Почему низковольтные контроллеры коэффициента мощности, используемые в фотогальванических сценариях, должны быть оснащены возможностью работы в четырех квадрантах?

В нынешнюю эпоху бурного развития сектора распределенной фотоэлектрической энергетики широко распространенное техническое заблуждение незаметно влияет на стабильность и прибыльность фотоэлектрических электростанций. Многие владельцы распределенных фотоэлектрических систем по-прежнему используют традиционные решения компенсации низковольтной реактивной мощности, используемые в промышленных сценариях. В конце концов, они, несомненно, обнаружат, что фотоэлектрические электростанции часто сталкиваются с такими проблемами, как штрафы за оценку коэффициента мощности, превышение напряжения и даже нештатное отключение оборудования. Как ведущий производитель в области компенсации реактивной мощности низкого напряжения, компания Geyue Electric, имеющая многолетний опыт компенсации реактивной мощности на местах, может четко указать, что основная причина этих проблем заключается в том, что обычные контроллеры коэффициента мощности не могут адаптироваться к уникальной логике работы фотоэлектрической генерации. Ключом к устранению этой основной причины является оснащение фотоэлектрических электростанций специальными низковольтными контроллерами коэффициента мощности с возможностью работы в четырех квадрантах.

Фотоэлектрическая система, которая нарушила традиционную схему потоков энергии

На традиционных заводах поток электроэнергии односторонний и стабильный: электроэнергия течет из электросети к нагрузкам. Цель компенсации реактивной мощности на традиционных заводах проста – компенсировать реактивную мощность, потребляемую одним типом индуктивной нагрузки. В этом случае традиционная промышленная система распределения электроэнергии подобна дороге с односторонним движением, а традиционный регулятор коэффициента мощности, контролирующий реактивную мощность с одного направления, подобен сотруднику ГИБДД, который может наблюдать и направлять транспортные средства, движущиеся только с одного направления. Однако фотоэлектрическая электростанция по сути представляет собой систему активного производства электроэнергии. Направление потока энергии в точке подключения меняется в реальном времени в зависимости от интенсивности солнечного света, и он может часто переключаться между «потреблением энергии» и «генерацией энергии». Этот двусторонний и переменный поток мощности делает характер и направление спроса на реактивную мощность чрезвычайно сложным. Таким образом, традиционный контроллер коэффициента мощности, который просто эквивалентен обычному сотруднику дорожной полиции, может выполнять только одностороннюю компенсацию реактивной мощности, не имея возможности мощного центра управления дорожным движением, который может одновременно наблюдать и управлять «двусторонней трехмерной системой движения» фотоэлектрической электростанции.

Углубленный анализ основной ценности функциональных возможностей четырех квадрантов

Возможность работы контроллера коэффициента мощности в четырех квадрантах является ключевой технологией, специально разработанной для решения сложного переплетения и динамического потока активной и реактивной мощности в точке подключения к сети в фотоэлектрических системах. Возможность работы в четырех квадрантах основана на положительном и отрицательном направлениях активной мощности (P) и реактивной мощности (Q), разделяя состояние потока электрической энергии на четыре рабочие области. Для фотоэлектрических электростанций каждый из этих четырех квадрантов соответствует общему рабочему состоянию всей точки подключения к сети фотоэлектрической электростанции и общим требованиям к компенсации в этом состоянии.

Когда фотоэлектрическая система не вырабатывает электроэнергию в ночное время или в пасмурные дни, она ведет себя как обычный потребитель электроэнергии, потребляя активную мощность и, возможно, поглощая индуктивную реактивную мощность из сети. Контроллеру коэффициента мощности необходимо дать команду устройству коммутации конденсаторов подавать реактивную мощность в нагрузку путем включения группы низковольтных шунтирующих конденсаторов. Однако когда фотоэлектрическая система вырабатывает электроэнергию при достаточной освещенности, фотоэлектрический инвертор подает активную мощность в сеть, и ситуация совершенно иная. В это время эффект емкостной зарядки, создаваемый кабелями большой протяженности, может привести к тому, что фотоэлектрическая система будет возвращать емкостную реактивную мощность в сеть, что приведет к увеличению напряжения в точке подключения к сети. Контроллер коэффициента мощности должен иметь возможность направлять SVG или гибридное компенсационное устройство с выходной индуктивной реактивной мощностью на поглощение этой избыточной емкостной реактивной мощности. Что еще более важно, современные правила электросетей требуют, чтобы фотоэлектрические электростанции не только не возвращали реактивную мощность, создавая помехи в сети, но также должны были иметь возможность динамически обеспечивать индуктивную или емкостную реактивную мощность в соответствии с инструкциями по диспетчеризации для поддержания напряжения. Это утверждает, что контроллер коэффициента мощности способен управлять потоком реактивной мощности во всех четырех квадрантах и ​​обеспечивать переход от «пассивной компенсации» к «активной поддержке».

Реальные риски, которые спровоцирует отсутствие возможности работы четырех квадрантов

Если будет принят традиционный регулятор коэффициента мощности, не способный работать в четырех квадрантах, низковольтная система реактивной мощности не сможет точно определить фактическую потребность в реактивной мощности во время выработки электроэнергии. Традиционный контроллер коэффициента мощности склонен к ошибочным оценкам и неправильной работе. Наиболее типичная проблема заключается в том, что в период выработки электроэнергии на фотоэлектрической электростанции система компенсации реактивной мощности на станции не может обрабатывать емкостную реактивную мощность, что приводит к отключению из-за перенапряжения и потере выработки электроэнергии. В то же время, из-за неспособности системы компенсации низковольтной реактивной мощности фотоэлектрической электростанции точно контролировать направление выдаваемой реактивной мощности, фотоэлектрическая электростанция, вероятно, столкнется с экономическими штрафами со стороны электросетевой компании за несоблюдение стандартов коэффициента мощности. В долгосрочной перспективе использование традиционного регулятора коэффициента мощности без возможности работать в четырех квадрантах и ​​управляемого им компенсационного оборудования для удовлетворения сложных и динамических потребностей в реактивной мощности фотоэлектрической генерации также усугубит износ оборудования и повлияет на стабильную работу всей фотоэлектрической распределительной системы.

Серия Geyue Electric JKFG: интеллектуальные решения, специально разработанные для фотоэлектрических сценариев

Тщательное понимание болевой точки отрасли, заключающейся в том, что «фотоэлектрические электростанции из-за использования традиционных однонаправленных компенсационных контроллеров не могут адаптироваться к переключению между выработкой и потреблением энергии, что приводит к неточной компенсации реактивной мощности, штрафам, отключениям оборудования и нестабильности системы», позволило Geyue Electric использовать нашу мощную платформу исследований и разработок и автоматизированную производственную базу для внедрения серии низковольтных контроллеров коэффициента мощности JKFG, специально разработанных для фотоэлектрических сценариев. Эта серия контроллеров коэффициента мощности строго соответствует международным и национальным стандартам, и ее основная функция заключается в достижении точных возможностей работы в четырех квадрантах. Эта серия контроллеров коэффициента мощности может точно определять изменения в выработке фотоэлектрической энергии, точно определять фактическое направление спроса на реактивную мощность и величину нагрузки и тем самым давать команду конденсаторной батарее или устройству смешанной компенсации на точные реакции в течение миллисекунд. Наша компания особо подчеркивает, что для обеспечения точности четырехквадрантного анализа полярность трансформаторов тока на фотоэлектрической площадке должна быть правильно подключена в соответствии с направлением тока (или направлением измерения мощности), указанным в серии низковольтных контроллеров коэффициента мощности JKFG, что является краеугольным камнем для полной реализации полной эффективности серии низковольтных контроллеров коэффициента мощности JKFG.

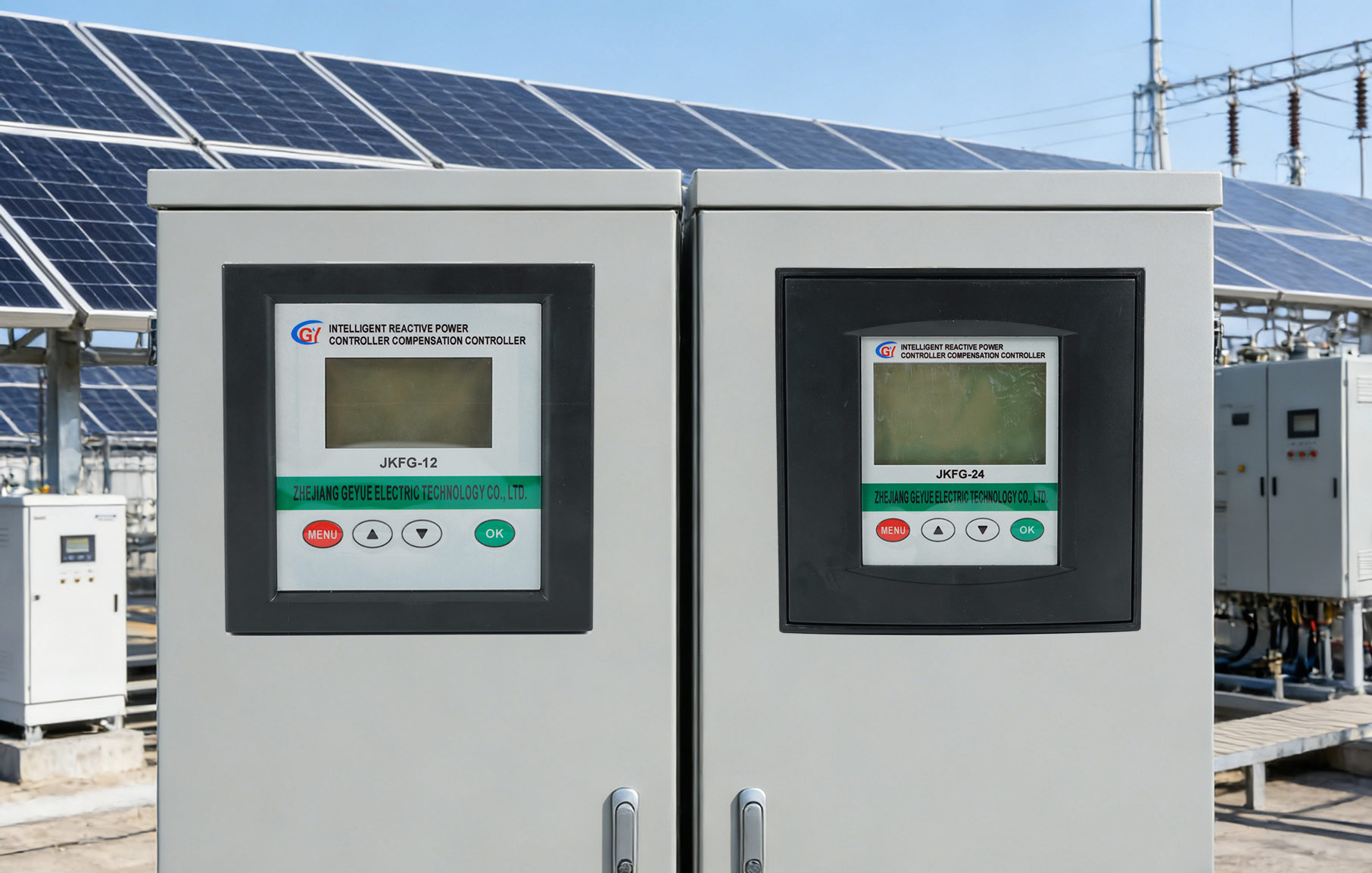

НашРегуляторы коэффициента мощности для фотоэлектрических систем JKFG-12иКонтроллеры коэффициента мощности JKFG-24 для фотоэлектрических системявляются интеллектуальными стражами, обеспечивающими дружественное сетевое соединение, стабильную работу и увеличение общего дохода фотоэлектрических электростанций. От единого контроллера коэффициента мощности до комплексного решения по компенсации низковольтной реактивной мощности, компания Geyue Electric всегда стремилась предоставить клиентам высокую надежность. Пожалуйста, отправьте свои требования по компенсации низковольтной реактивной мощности для вашей фотоэлектрической электростанции по адресуinfo@gyele.com.cn. Мы с нетерпением ждем возможности предоставить индивидуальное компенсационное решение для вашего проекта. Выбирая Geyue Electric, вы решаете спокойно решать задачи преобразования энергии с помощью передовых технологий.
