Как контактор AC CJ19 управляет электрической системой?

Ваше оборудование в вашей мастерской часто ломается? Например, когда двигатель запускается, контактор AC появляется и должен заменяться каждые несколько месяцев, или конденсатор часто выпугивает и должен быть заменен вовремя. Эти сбои вызваны неправильным выборомКонтактор AC, компонент управления ядра электрического оборудования. Выбор правильного контактора переменного тока может значительно увеличить срок службы оборудования. Керамическая дуга, погашающая покров контактора переменного тока, может противостоять воздействию чрезвычайно высоких температурных дуг и эффективно отрезать большие токи. Специально изготовленные серебряные контакты сплав очень долговечны, что дает контактору AC очень длинную жизнь. Самое главное, что контактор AC и контентатор контроллера работают вместе, чтобы значительно улучшить коэффициент мощности и снизить ненужную потерю мощности.

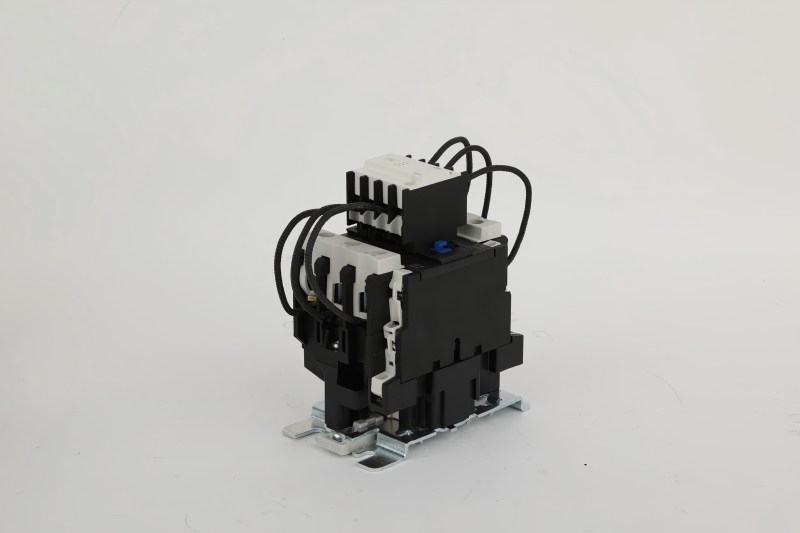

Что такое контактор CJ19 AC?

Контактор CJ19 AC - это устройство автоматического переключателя в шкафу компенсации низкого напряжения. Он состоит в основном из трех наборов основных контактов, электромагнитной катушки и системы погашения дуги. Его основная функция состоит в том, чтобы управлять мощностью и выключениями мощностей, электрических обогревателей и другого оборудования.

Как это работает?

Когда электромагнитная катушкаКонтактор ACВнутренняя магнитная сила будет генерироваться в нем, которая привлекает внутреннее железное ядро, а ядро ​​железа управляет тремя наборами основных контактов, пока они не будут полностью закрыты, чтобы сформировать низкий путь сопротивления контакта. Ток основной цепи плавно течет к устройству загрузки через закрытые основные контакты, чтобы он мог работать.

Когда источник питания катушки отключается, электромагнитное притяжение мгновенно исчезает, и полагаясь на энергию сброса пружины, железное ядро ​​и основные контакты будут быстро разделены, насильственно отключая ток нагрузки. Текущие искры будут генерироваться при разделении контактов, ноКонтактор ACоснащен системой потушителя дуги. Керамическая дуга, погашающая покров, выдерживает высокое температурное излучение и давление газа дуги. Встроенный металлический лист может разрезать длинную дугу на несколько коротких дуг для принудительного охлаждения и погашения искры, эффективно ингибируя растворение и разбрызгивание контактного металла, тем самым защищая контакты от сжигания и продления своей жизни.

Как контакторы AC,Автоматический контроллер коэффициента мощности, мощные конденсаторы и серийные реакторы работают вместе?

В системе компенсации реактивной мощности с низким напряжением, контроллер, контактор переменного тока, конденсатор и реактор работают вместе, чтобы значительно повысить эффективность использования электрической энергии.

Во -первых, контроллер в основном ответственен за мониторинг состояния сетки питания и непрерывное измерение фактического коэффициента мощности системы. Когда коэффициент мощности будет обнаружено ниже, чем установленное значение, контроллер выведет сигнал соединения в рабочую катушку контактора переменного тока. Затем, после того, как контактор переменного тока получит сигнал от контроллера, его электромагнитная катушка быстро привлечет, чтобы закрыть основной контакт. После того, как основной контакт будет закрыт, ток основной цепи будет проходить к подключению к нему банка конденсатора. После успешного подключения банк конденсаторов подключен к энергосистемам для работы, нейтрализует реактивную мощность и, таким образом, улучшает общий коэффициент мощности. Наконецсериал реакторПоглощает и подавляет гармонический ток в силовой сетке, тем самым защищая конденсатор от повреждения.

Благодаря этой системе контроллер обнаруживает, принимает решения и задает инструкции, контактор AC выполняет инструкцию по переключению, конденсатор помещается в сетку Power для реализации компенсации реактивной мощности, а реактор защищает конденсатор. Четыре работают вместе, чтобы оптимизировать эффективность работы энергосистемы и уменьшить энергетические отходы.

Как выбрать правильный контактор AC?

Есть три ключевых момента в выборе контактов переменного тока:

1. При сопоставлении тока выберите больше, чем меньше. Оцененный ток контактора переменного тока ≥ Номинальный ток нагрузки * 1,25. Например, номинальный ток мотора мощностью 55 кВт составляет 110А, аКонтактор AC≥ 137,5a требуется. Выберите спецификацию 160A напрямую.

2. Выберите напряжение катушки в соответствии с источником питания управления. Например, если источник питания составляет 220 В, выберите катушку AC220V, и если источник питания составляет 380 В, выберите катушку AC380V.

3. Выберите уровень защиты в соответствии с окружающей средой. Если он установлен в чистом распределении, выберите IP20. Если он находится в пыльной среде, выберите IP54 или добавьте защитную оболочку.

В предложении: он должен быть на 25% больше, чем ток нагрузки, напряжение катушки относительно источника питания, и если среда установки грязной, выберите высокую защиту.
