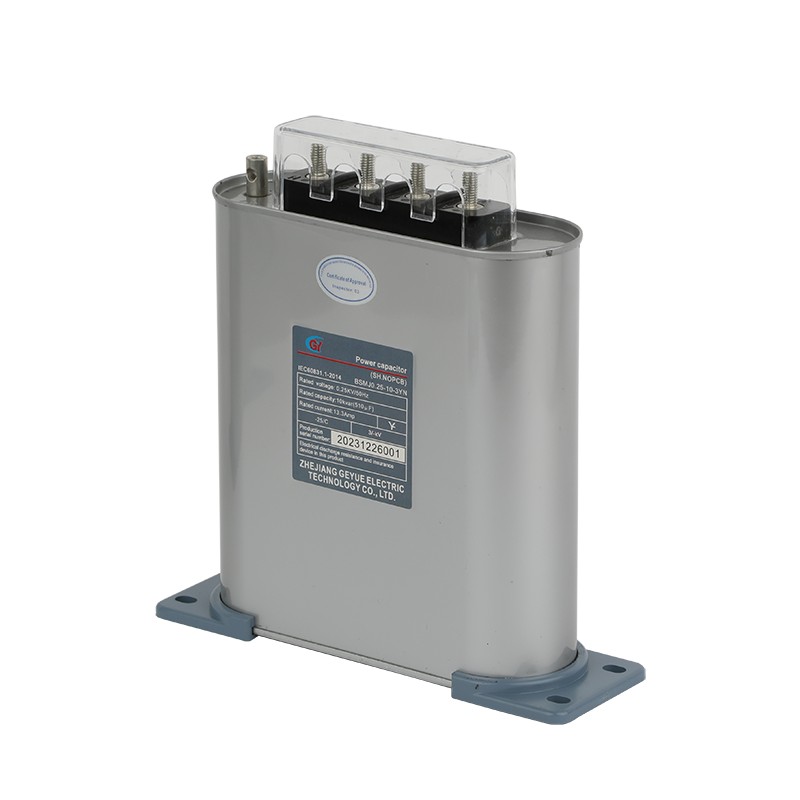

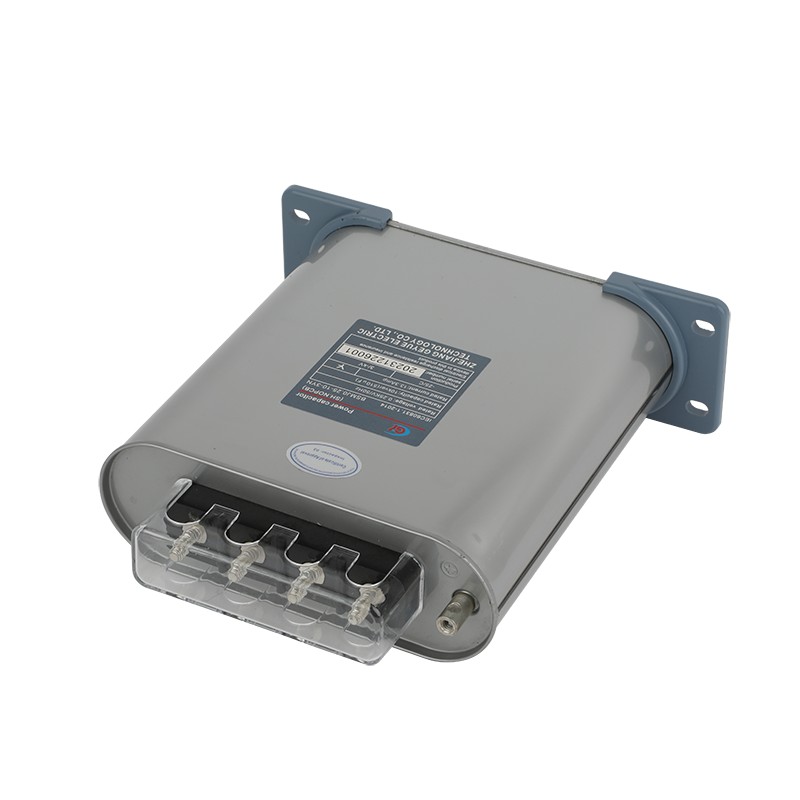

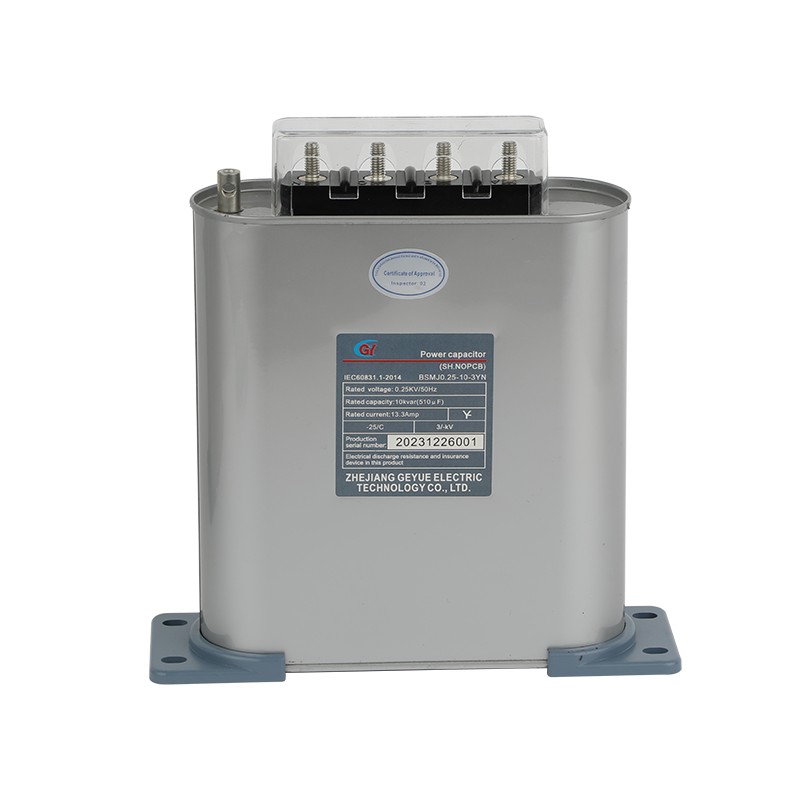

Трехфазный самовосстанавливающийся шунтирующий конденсатор серии BSMJ с разделенной фазой компенсации

В современных энергосистемах повышение коэффициента мощности и оптимизация качества электроэнергии являются ключевыми мерами для предприятий по достижению энергосбережения, снижения выбросов и обеспечения стабильной работы оборудования. Как профессиональный производитель силовых конденсаторов, компания Geyue Electric стремится предоставлять клиентам эффективные и надежные решения по компенсации низковольтной реактивной мощности. В области компенсации низковольтной реактивной мощности самовосстанавливающиеся шунтирующие конденсаторы прямоугольного типа серии BSMJ являются одним из наших основных продуктов. Среди них трехфазные самовосстанавливающиеся шунтирующие конденсаторы с трехфазной компенсацией серии BSMJ и трехфазные самовосстанавливающиеся шунтирующие конденсаторы с расщепленной фазой серии BSMJ являются двумя опорами для удовлетворения различных потребностей. Глубокое понимание различий между ними поможет вам выбрать наиболее точное и экономичное решение компенсации для вашей энергосистемы.

Топологическая структура: общий баланс против тонкого разделения фаз

Трехфазный самовосстанавливающийся шунтирующий конденсатор с трехфазной компенсацией серии BSMJ соответствует традиционной концепции трехфазной сбалансированной компенсации реактивной мощности. Внутри три конденсаторных блока соединены по электрической схеме звездой или треугольником и заключены в единый корпус квадратной коробки. Весь конденсатор подключается как единое целое к трехфазной шине, синхронно обеспечивая равную компенсацию реактивной мощности трехфазным нагрузкам. Преимуществами этой конструкции являются ее компактная конструкция, простая проводка и экономичная первоначальная стоимость. Он подходит для промышленных сценариев, где трехфазная нагрузка хорошо сбалансирована и требования к реактивной мощности каждой фазы практически одинаковы, например, в энергосистемах, в которых преобладают большие трехфазные двигатели.

Напротив, трехфазный самовосстанавливающийся шунтирующий конденсатор с расщепленной фазой серии BSMJ представляет собой более совершенную стратегию компенсации реактивной мощности. Его суть заключается в объединении трех независимых однофазных конденсаторных блоков в одном физическом корпусе коробчатой ​​формы. Эти три однофазных конденсаторных блока электрически независимы, что позволяет подключать их отдельно между фазами A, B и C электросети и нейтральной линией. Такая структура наделяет трехфазный самовосстанавливающийся шунтирующий конденсатор с разделенной фазой серии BSMJ мощными возможностями: он может независимо и неравномерно компенсировать фактический дефицит реактивной мощности каждой фазы.

Подход к вознаграждению: единый или независимый

Из-за этих фундаментальных топологических различий применимые сценарии и эффекты компенсации трехфазных компенсационных трехфазных самовосстанавливающихся шунтирующих конденсаторов серии BSMJ и трехфазных самовосстанавливающихся шунтирующих конденсаторов с расщепленной фазой серии BSMJ существенно различаются. Трехфазные самовосстанавливающиеся шунтирующие конденсаторы серии BSMJ с трехфазной компенсацией функционируют как «стандартное питание» для пассажиров самолета, эффективно и просто, когда нагрузка сбалансирована. Однако в современных энергосистемах с большим количеством смешанных однофазных и трехфазных нагрузок, таких как коммерческие здания, муниципальные объекты, базовые станции связи и заводские цеха с большим количеством однофазного электрооборудования, трехфазные нагрузки часто демонстрируют значительный дисбаланс. Применение метода трехфазной компенсации в таких случаях может привести к чрезмерной или недостаточной компенсации определенных фаз, что не только не позволит оптимально улучшить коэффициент мощности, но потенциально даже приведет к дальнейшему дисбалансу напряжения сети, влияющему на нормальную работу чувствительного оборудования.

Трехфазные самовосстанавливающиеся шунтирующие конденсаторы с расщепленной фазой серии BSMJ были разработаны для устранения проблемы неточной компенсации, вызванной традиционными трехфазными компенсационными конденсаторами в современных сценариях энергопотребления с несбалансированными трехфазными нагрузками. Как «диетолог», трехфазный самовосстанавливающийся шунтирующий конденсатор с расщепленной фазой серии BSMJ может адаптировать компенсационное решение для каждой фазы. Благодаря прилагаемому интеллектуальному контроллеру с поэтапным управлением система компенсации низковольтной реактивной мощности может контролировать потребность в реактивной мощности каждой фазы в режиме реального времени и независимо переключать конденсаторные блоки каждой фазы. Это гарантирует, что независимо от изменений нагрузки каждая фаза получает точную и соответствующую компенсацию реактивной мощности, тем самым достигая оптимального коэффициента мощности как в целом, так и локально, эффективно улучшая трехфазный дисбаланс, улучшая качество напряжения, максимизируя экономию энергии и продлевая срок службы оборудования.

Архитектура управления: централизованная и распределенная

Фундаментальные различия во внутренней структуре и принципе компенсации между трехфазными компенсационными трехфазными самовосстанавливающимися шунтирующими конденсаторами серии BSMJ и трехфазными самовосстанавливающимися шунтирующими конденсаторами с расщепленной фазой серии BSMJ напрямую влияют на общую конструкцию низковольтных шкафов компенсации реактивной мощности. Схема трехфазной компенсации основана на контроле трехфазной реактивной мощности и использует контроллер для унифицированного переключения, что обеспечивает относительно простую структуру главной цепи. Однако схема компенсации расщепления фазы гораздо сложнее: для нее требуется специальный контроллер с возможностью пофазной выборки и вывода, а линии подключения для каждого фазового конденсатора должны быть расположены независимо. Хотя система компенсации реактивной мощности низкого напряжения, использующая схему компенсации с разделенной фазой, является более сложной и сложной, она действительно может обеспечить точную компенсацию реактивной мощности по требованию, тем самым значительно улучшая качество электроэнергии во всей энергосистеме.

Geyue Electric: создание надежного фундамента с выдающимся мастерством

Если вам нужны надежные и сбалансированные трехфазные компенсационные трехфазные самовосстанавливающиеся шунтирующие конденсаторы серии BSMJ или точные и гибкие трехфазные самовосстанавливающиеся шунтирующие конденсаторы с расщепленной фазой серии BSMJ, компания Geyue Electric остается заслуживающим доверия и надежным поставщиком. Мы понимаем, что самовосстанавливающиеся шунтирующие конденсаторы, как основные компоненты для долгосрочной компенсации реактивной мощности, напрямую влияют на безопасность и эффективность всей энергосистемы. Самовосстанавливающиеся шунтирующие конденсаторы серии BSMJ компании Geyue Electric строго соответствуют национальному стандарту GB/T12747-2004 и стандарту 60831 Международной электротехнической комиссии (IEC), обеспечивая превосходную оптимизацию коэффициента мощности от источника.

Будучи производителем, имеющим глубокие корни в отрасли компенсации низковольтной реактивной мощности на протяжении многих лет, компания Geyue Electric объединяет исследования и разработки, производство и обслуживание в одно целое, стремясь разработать ведущую в отрасли технологию компенсации низковольтной реактивной мощности. Мы не только предоставляем высококачественную продукцию, но и используем наш глубокий технический опыт, чтобы предложить бесплатные профессиональные консультации по решениям компенсации реактивной мощности. Таким образом, мы обещаем, что будем использовать нашу непоколебимую приверженность качеству электроэнергии, чтобы гарантировать, что ваша система компенсации низковольтной реактивной мощности обеспечивает долгосрочную и стабильную экономию энергии.
