Вы все еще используете контакторы переменного тока и твердотельные реле для переключения конденсаторов? Вот почему инженеры переходят на составные переключатели

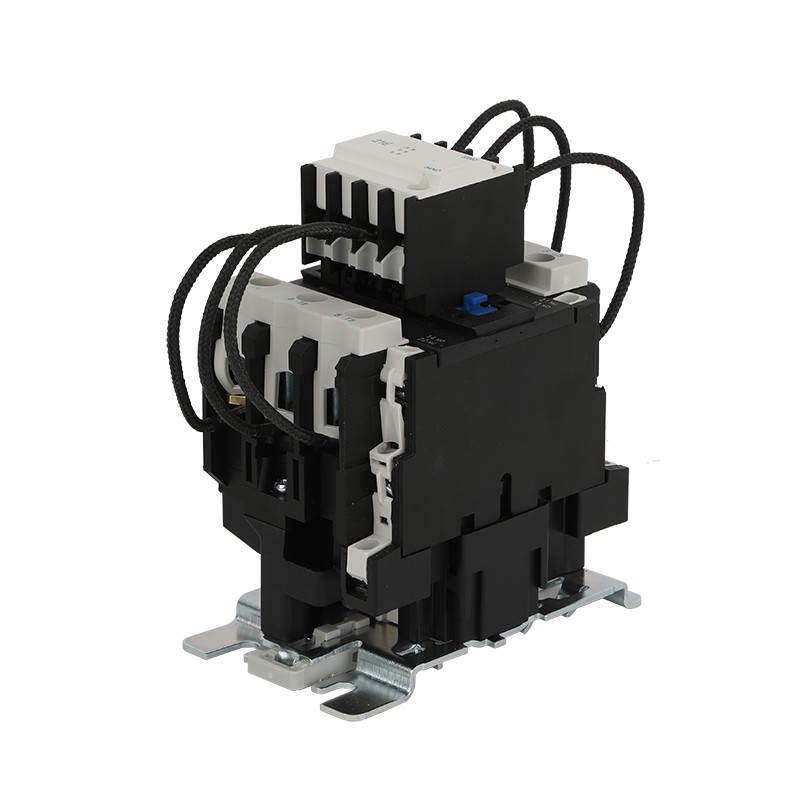

Если вы когда-нибудь виделиустройство переключения конденсатороввзорвать — я имею в виду буквально взорвать — вы точно знаете, о чем я говорю. Громкий хлопок. Запах горелого пластика. Злой взгляд вашего начальника, когда он понимает, что это третий контактер за месяц.

Вот в чем дело. Переключение конденсаторов не похоже на переключение лампочки. Конденсаторы плохо сочетаются с обычными переключателями. Когда вы замыкаете контактор на разряженном конденсаторе, пусковой ток может в 100 раз превышать нормальный ток. Это не щелчок. Внутри вашей панели происходит небольшой взрыв. И если вы используете твердотельные реле, они, конечно, переключаются быстро. Но они также сильно нагреваются – очень сильно – и не служат вечно, если вы ездите на велосипеде каждые несколько минут.

Так в чем же решение? Позвольте мне познакомить вас с чем-то, что незаметно захватило системы компенсации низковольтной реактивной мощности по всему миру. Это называется составной переключатель. И как только вы поймете, как это работает, вы можете задаться вопросом, почему вы не перешли раньше.

Что такое составной переключатель?

Большинство инженеров, с которыми я общаюсь, смотрят на меня пустым взглядом, когда я впервые упоминаю составные переключатели. Потом я им показываю один, и они говорят: «Подождите, так это как будто у контактора и тиристора родился ребенок?»

На самом деле это не за горами.

Составной переключатель, также называемый составным переключателем или интеллектуальным составным переключателем, включает высоковольтный сильноточный тиристор (выпрямитель с кремниевым управлением) параллельно с магнитным реле-15. Микроконтроллер находится посередине, наблюдает за формой сигнала переменного тока и решает, когда именно активировать каждое устройство.

Вот в чем красота. Когда переключатель получает команду на включение, тиристор срабатывает первым именно в тот момент, когда напряжение пересекает ноль. Никакого всплеска. Никакого взрыва. Просто чистое, бесшумное соединение. Затем, через несколько миллисекунд, реле замыкается и принимает на себя поток тока. Тиристор перестает проводить ток. Это означает, что внутри вашего шкафа-32 больше не будет выделения тепла, никаких громоздких радиаторов и гудящих вентиляторов.

Когда приходит время отключиться, происходит обратное. Первым открывается реле, затем тиристор обеспечивает отключение при переходе тока через ноль. И снова плавно и без дуг.

Почему это важно для вашей энергосистемы？

Позвольте мне выразить это в цифрах.

Типичный контактор переменного тока, переключающий батарею конденсаторов, может генерировать пусковые токи, которые нагружают всю систему. Эти скачки напряжения не просто изнашивают контактор — они ухудшают качество конденсаторов, ухудшают качество электроэнергии и в конечном итоге выводят из строя другие компоненты. Некоторые полевые отчеты показывают, что предприятия, использующие обычные контакторы, заменяют переключающие устройства каждые шесть-двенадцать месяцев, в зависимости от того, как часто они циклически переключаются.

Сложные переключатели полностью это исправляют. Поскольку тиристор управляет моментом переключения, а реле — установившимся током, вы получаете нулевые броски тока и нулевые гармоники. Без дуги, без искр, без контактной сварки-15. Результат？ Коммутационные устройства, которые выполняют миллионы операций вместо тысяч.

Тогда есть проблема с теплом. Твердотельные реле (SSR) отлично подходят для некоторых приложений, но при коммутации конденсаторов у них есть один фатальный недостаток: потери проводимости. Когда SSR включен, по сути, он всегда находится в полупроводниковом состоянии, а это означает, что он всегда выделяет тепло. Попробуйте сложить несколько из них в плотно упакованную панель, и вы быстро столкнетесь с проблемами с охлаждением. Один инженер-менеджер рассказал мне, что его команде пришлось перепроектировать весь шкаф управления только для того, чтобы соответствовать воздуховодам для их компенсатора на основе ТТР.

У составных переключателей такой проблемы нет. Как только реле сработает, тиристор полностью отключится. Потребление энергии в установившемся режиме？ Почти нулевое. Мы говорим о 1,5 ВА или меньше на переключатель-7. Это не опечатка.

Где вы их найдете в реальном мире?

Чаще всего комбинированные переключатели можно встретить в низковольтных системах компенсации реактивной мощности, которые можно встретить на заводах, в торговых центрах, офисных зданиях и центрах обработки данных. Любому объекту с двигателями, трансформаторами или индуктивными нагрузками необходимы конденсаторы для коррекции коэффициента мощности, а для этих конденсаторов нужны переключающие устройства, которые не выйдут из строя после нескольких тысяч циклов.

Возьмите реальный пример. Центральная система кондиционирования воздуха в большом торговом центре включала свои конденсаторные батареи десятки раз в день. ИхКонтакторы переменного токавыходили из строя каждые восемь месяцев. После перехода на интеллектуальные составные переключатели система снизила потребление энергии на 18 процентов только за счет повышения эффективности компенсации и полностью исключила затраты на замену. Коммутаторы работают уже три года. Никаких провалов. Никаких вызовов техподдержки. Руководитель технического обслуживания до сих пор говорит об этом, как будто я какой-то волшебник.

Составные переключатели также обеспечивают как трехфазную, так и однофазную компенсацию. Для трехфазных систем с конденсаторными батареями, соединенными треугольником, можно использовать переключатель типа общей компенсации. Для установок с разделенной фазой, подключенной по схеме Y, существуют специальные модели, которые переключают каждую фазу независимо-7. Большинство производителей предлагают модели на напряжение от 220 В до 690 В с регулируемой мощностью от 10 квар до 50 квар.

Интеллектуальные функции, о которых вы не знали

Вот где составные переключатели становятся действительно интересными. Поскольку у них есть встроенный микроконтроллер, они не просто тупые переключатели. Они умные.

Лучшие из них оснащены встроенной защитой, которую вы не найдете в стандартном контакторе или твердотельном реле. Защита от потери фазы напряжения — если система теряет фазу, переключатель отказывается замыкаться. Защита от пониженного напряжения — если напряжение питания падает ниже 80 процентов, переключатель остается разомкнутым. Защита от неисправностей с самодиагностикой — в случае внутреннего сбоя компонента коммутатор не будет пытаться работать. Некоторые даже имеют датчики температуры и порты связи (RS232 или RS485), поэтому вы можете контролировать их удаленно и получать оповещения о неисправностях, не подходя к панели-15-16.

Подумайте, что это означает для вашей процедуры технического обслуживания. Вместо того, чтобы каждый месяц посылать кого-то ковыряться внутри активной панели, вы можете сидеть за компьютером и точно видеть, какие переключатели работают, а какие требуют внимания. Для менеджеров объектов, управляющих несколькими зданиями, это меняет правила игры.

Давайте будем честными о недостатках

Ни один продукт не идеален, и составные переключатели имеют свои ограничения.

Главный из них – сложность. Составной переключатель состоит из большего количества компонентов, чем простой контактор: тиристоров, реле, цепей управления, детекторов перехода через ноль. Больше деталей означает больше вещей, которые могут выйти из строя. На практике большинство отказов происходит, когда производители идут на компромисс и используют тиристоры с несоответствующими техническими характеристиками. В правильно спроектированном комбинированном переключателе используются тиристоры с номиналом выше 2500 В и рассчитанными на пиковые токи, которые может воспринимать система. Дешевые версии — нет. А те дешёвые версии проваливают-30.

Второй недостаток – первоначальная стоимость. Составной переключатель стоит дороже, чем контактор переменного тока. Если вы просто просматриваете позиции заказа на поставку, контактор выглядит дешевле. Но если учесть затраты на замену, время простоя и трудозатраты на замену вышедших из строя устройств каждый год, математика быстро меняется.

Для большинства инженеров, с которыми я работал, период окупаемости перехода на составы составляет от шести до восемнадцати месяцев. Дальше это чистая экономия.

Как выбрать правильный составной переключатель?

Если вы готовы переключиться – каламбур – вот на что обратить внимание.

Сначала проверьте номинальное напряжение и мощность управления. Большинство систем работают от напряжения 220 В (однофазное) или 380 В (трехфазное). Ваш переключатель должен соответствовать напряжению вашей системы и выдерживать номинал квар ваших конденсаторных батарей. Обычные номиналы доходят до 50 квар для трехфазных систем и до 15 квар для однофазных установок.

Во-вторых, обратите внимание на механический срок службы. Хороший составной переключатель должен быть рассчитан как минимум на миллион механических операций-7. Это на порядок лучше, чем у обычного контактора.

В-третьих, не пропускайте интеллектуальные функции. Если вы все равно платите за составной переключатель, приобретите тот, который имеет защиту от потери фазы, блокировку при пониженном напряжении и возможность связи. Добавление этих дополнительных функций почти ничего не требует, но может сэкономить вам тысячи времени на устранение неполадок в будущем.

В-четвертых, проверьте номинальную температуру окружающей среды. Лучшие переключатели рассчитаны на диапазон от -25°C до +70°C. Если вы выполняете установку на открытом воздухе или в некондиционируемом электрощитовом помещении, этот диапазон имеет значение.

И вот совет, о котором вам не сообщат в большинстве каталогов: составные переключатели не будут работать без подключенного конденсатора или эквивалентной нагрузки. Это не ошибка — это функция безопасности. Не пытайтесь провести стендовые испытания с помощью мультиметра и удивляться, почему ничего не происходит.

Итог

Контакторы переменного токаих дешево покупать и дорого владеть. Твердотельные реле быстрые, но горячие и энергоемкие. Составные переключатели расположены посередине — они переключаются как тиристор и работают как реле. Они обеспечивают нулевые пусковые нагрузки, нулевые гармоники, почти нулевое энергопотребление и десятикратный срок службы.

Если вы все еще переключаете конденсаторы с помощью контакторов старой школы или боретесь с перегревом SSR-панелей, пришло время задать себе вопрос: сколько еще перегоревших контакторов вы собираетесь заменить, прежде чем попробовать что-то получше?

На страницах продуктов ниже приведены полные характеристики и руководства по применению. Ознакомьтесь с ними, и если у вас возникнут вопросы по поводу интеграции составных коммутаторов в существующую систему, напишите мне. у меня есть
