Почему во всех реакторах основной серии, представленных в настоящее время на рынке, используется конструкция с железным сердечником сухого типа?

В области компенсации низковольтной реактивной мощности и контроля гармоник, если вы внимательно понаблюдаете, вы наверняка заметите общее явление: будь то в новых проектах или в ремонтных работах, подавляющее большинство серийных реакторов приняли структуру с железным сердечником сухого типа. Меня, как инженера с обширным опытом работы в отрасли в компании Geyue Electric, клиенты часто спрашивают: почему конструкция с железным сердечником сухого типа становится основным выбором на рынке? По сравнению с конструкциями с воздушным сердечником, с масляным сердечником и другими конструкциями, что именно делает конструкцию с железным сердечником сухого типа лучше? Сегодня я раскрою техническую логику и бизнес-соображения, лежащие в основе структуры последовательного реактора с железным сердечником сухого типа.

Основные преимущества: идеальный баланс между производительностью, стоимостью и надежностью.

Успех серийных реакторов сухого типа с железным сердечником заключается в их способности обеспечивать почти идеальный баланс между ключевыми характеристиками, производственными затратами и долгосрочной надежностью. Если мы сравним реакторы серии с воздушным сердечником с «неизменными линейными стражами», а масляные реакторы с железным сердечником — с «тяжеловооруженными воинами большой мощности», то реакторы с железным сердечником сухого типа являются «гибкими и эффективными тактическими экспертами».

Основными преимуществами серийных реакторов сухого типа с железным сердечником являются их небольшой размер и высокая эффективность. Благодаря сердечнику из кремнистой стали с высокой магнитной проницаемостью, реакторы серии с железным сердечником сухого типа требуют гораздо меньше витков катушки, чем реакторы серии с воздушным сердечником при той же индуктивности, что приводит к меньшему объему, меньшему весу и меньшему расходу медного материала. Эта характеристика напрямую отвечает насущной потребности современных компактных распределительных шкафов в миниатюризации оборудования, позволяя системным интеграторам и конечным пользователям устанавливать все более мощные схемы компенсации и фильтрации в ограниченном пространстве.

Техническая суть: искусство проектирования зазоров и стабильности индуктивности

Истинная техническая суть реакторов сухого типа с железным сердечником заключается в их уникальной конструкции с сегментированным железным сердечником с воздушным зазором. Сердечники из чистого железа склонны к магнитному насыщению при большом переменном токе, что приводит к резкому падению индуктивности и выходу из строя. Однако профессиональные производители, такие как мы, Geyue Electric, гениально решили эту проблему, вставив в железный сердечник несколько одинаковых воздушных зазоров, разделенных такими материалами, как ламинированные плиты с эпоксидной смолой.

Эти воздушные зазоры значительно увеличивают магнитное сопротивление магнитной цепи, позволяя серийным реакторам сухого типа с железным сердечником поддерживать высокий уровень стабильности индуктивности от холостого хода до полной нагрузки, даже при воздействии определенных уровней перегрузки по току и гармоник. Стабильная индуктивность является основой для точного достижения целевого уровня реактивного сопротивления 7% или 14% и обеспечения того, чтобы ветвь фильтрации точно представляла высокий импеданс на заданных частотах гармоник (таких как 5-я гармоника, 7-я гармоника). Проще говоря, конструкция и процесс отверждения воздушных зазоров напрямую определяют качество работы и срок службы реакторов сухого типа с железным сердечником.

Надежность и безопасность: надежная гарантия, обеспечиваемая сухой изоляцией

Термин «сухой тип» представляет собой еще один важный вариант надежности: надежную гарантию, обеспечиваемую сухой изоляцией. По сравнению с традиционными маслонаполненными реакторами серии с железным сердечником конструкция сухого типа не требует изолирующего масла, что полностью исключает риски утечки масла и возгорания, а также устраняет проблемы и затраты, связанные с последующим обслуживанием и заменой изолирующих средств. В современных реакторах серии сухого типа с железным сердечником используются системы изоляции с высокими уровнями термостойкости, такие как F-класс или H-класс, а катушки подвергаются вакуумной пропитке под давлением для прочного соединения с железными сердечниками. Современные реакторы серии сухого типа с железным сердечником не только обладают превосходными характеристиками рассеивания тепла, но также могут выдерживать суровые тепловые испытания, вызванные высокими температурами и гармониками, обеспечивая необслуживаемую и длительную работу.

Практика Geyue Electric: окончательное стремление к мейнстрим-трекам

По мнению Geyue Electric, наш выбор структуры сухого типа с железным сердечником, которая является основным типом последовательных реакторов на рынке, в качестве структуры наших самых продаваемых серийных реакторов, не означает, что наша компания слепо следует тенденциям рынка. Вместо этого он основан на целенаправленном и конечном стремлении нашей компании к глубокому пониманию потребностей рынка.

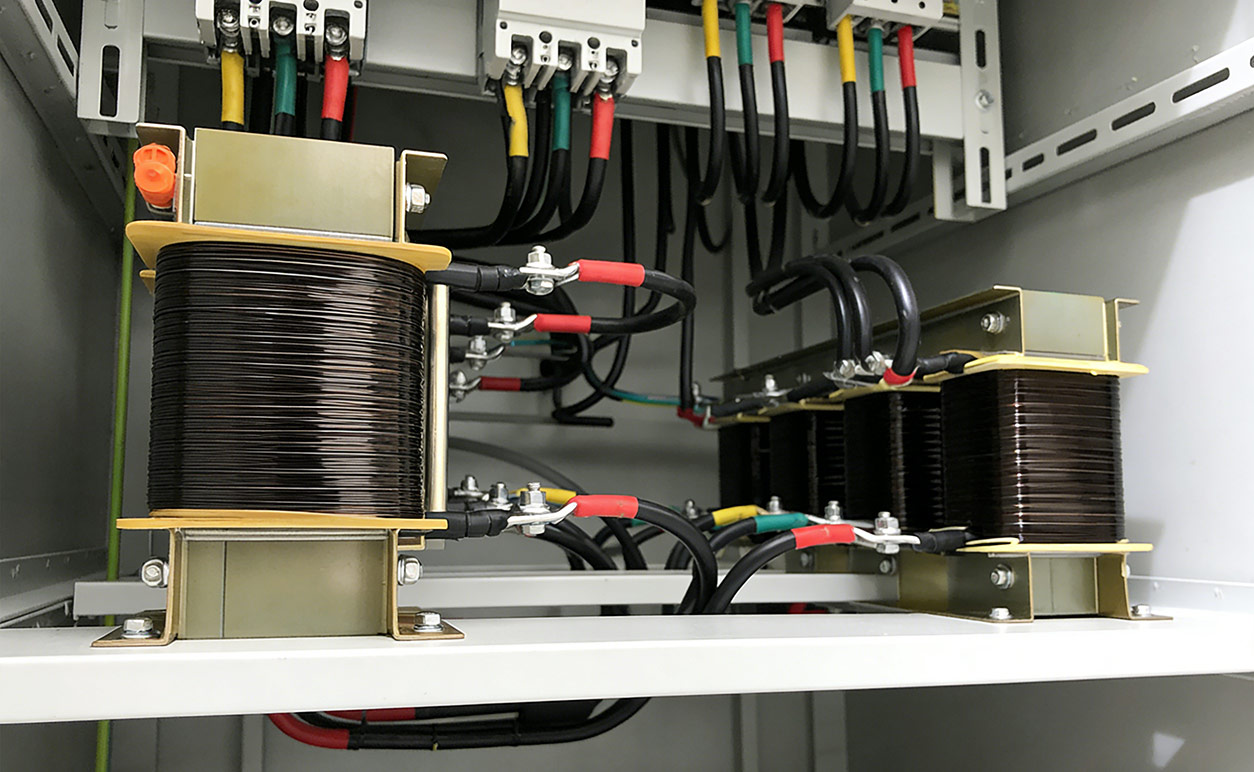

При производстве реакторов серии CKSG компанией Geyue Electric, начиная с выбора высококачественных листов кремнистой стали с низкими потерями, до точной и равномерной намотки катушек из плоской медной проволоки с помощью технологии ЧПУ, а затем до точного расчета и процесса затвердевания воздушного зазора, каждый шаг воплощает строгие требования всей нашей команды исследований и разработок к «стабильности» и «надежности». Мы используем современное оборудование для вакуумной пропитки под давлением VPI и изолирующую краску класса H, чтобы гарантировать, что катушки, сердечники и воздушные зазоры образуют единое целое после высокотемпературного затвердевания. Этот процесс не только эффективно снижает электромагнитный шум наших серийных реакторов во время работы, но также поднимает уровень термостойкости и механической прочности наших серийных реакторов на передовые позиции в отрасли.

Именно такое углубленное изучение основных технологий и постоянное совершенствование производственных процессов позволилоРеакторы серии CKSGкомпании Geyue Electric, чтобы добиться выдающихся показателей по таким ключевым показателям, как объем, вес, повышение температуры и уровень шума. Наши серийные реакторы не только отвечают всем ожиданиям рынка в отношении основной конструкции, но также обеспечивают эффективную и бесшумную работу вашей системы компенсации реактивной мощности и системы фильтрации в течение десяти лет благодаря своей превосходной стабильности и долговечности, превосходящей стандарты аналогичной продукции.

Поэтому, когда вы выбираете последовательные реакторы для своей энергосистемы, выбор основной структуры сухого типа с железным сердечником является хорошо продуманным и мудрым решением; выбор такого бренда, как Geyue Electric, который фокусируется на конструкции сухого типа с железным сердечником и максимально совершенствует ее, добавит к этому решению самую надежную гарантию стоимости. Пожалуйста, отправьте свои требования к защите фильтрации для вашей системы компенсации низковольтной реактивной мощности на наш адрес электронной почты.info@gyele.com.cn. Мы в Geyue Electric будем стремиться превратить каждый, казалось бы, стандартный серийный реактор в прочный барьер для защиты безопасной работы вашей системы.
