Почему традиционная компенсация конденсатора недостаточно быстрая? Как SVG Static Var Generator достигает динамической регуляции VAR 5 мс?

Флуктуации напряжения часто встречаются в сетках питания, вызывая отключения оборудования или мерцание света. Корской причиной является мгновенный дисбаланс реактивной силы. Традиционные конденсаторы требуют механических действий по переключению, поэтому они имеют медленную скорость отклика и не могут компенсировать нехватку реактивной мощности, вызванную воздействием нагрузки оборудования, такого как холмистые мельницы и дуговые печи в режиме реального времени. Они могут даже усугубить падения напряжения из -за медленной скорости отклика. АСтатический var -генератор серии SVGэто полностью электронное питательное устройство на основе технологии преобразования IGBT. Он может автоматически регулировать энергию сетки питания со скоростью всего 5 мс, что в 20 раз быстрее, чем традицияСиловые конденсаторыПолем Следующее объясняет, что такое статический генератор VAR серии SVG, какова его ключевая роль и какие преимущества он по сравнению с обычными конденсаторами.

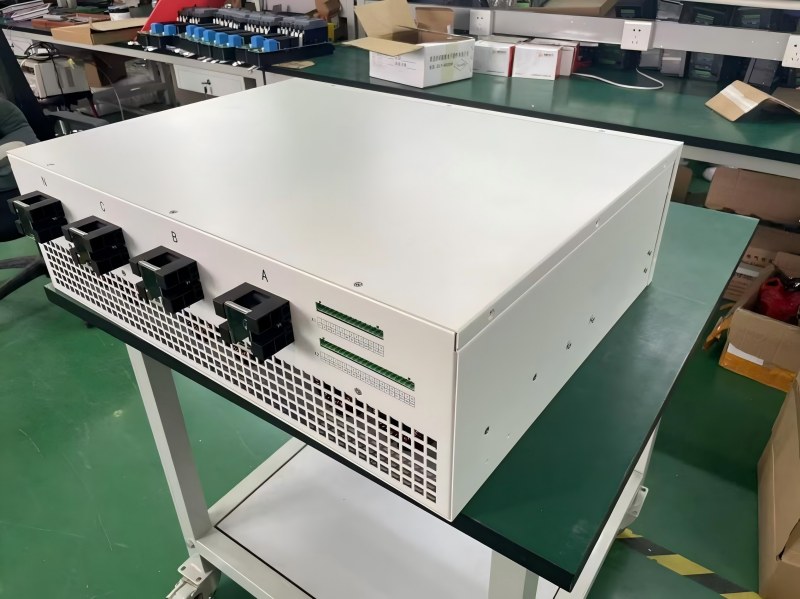

Что такое статический генератор VAR серии SVG?

Статический генератор VAR серии SVG - это электронное устройство, используемое для динамической компенсации реактивной мощности в энергосистемах. Он может вводить или поглощать реактивный ток в мощную сетку в режиме реального времени благодаря внутреннему высокопроизводительному модулю мощности IGBT. Весь процесс точно контролируется компьютером, а скорость отклика составляет всего 5 миллисекунд, что может мгновенно решать такие проблемы, как мерцание напряжения и отключение производственной линии, с которыми обычные конденсаторы не могут справиться. Компенсационное решение с использованием комбинации банков конденсаторов и банков реакторов может быть непосредственно заменено наСтатический var -генератор серии SVGстановятся основным устройством для динамического регулирования напряжения в современных сетках.

Каков принцип работы статического VAR -генератора серии SVG?

Статический генератор VAR серии SVG может обнаружить напряжение и ток в энергосистеме в режиме реального времени, а встроенный высокопроизводительный чип может рассчитать реактивную мощность, которая необходимо компенсировать. Впоследствии модуль мощности IGBT, встроенный в устройство, мгновенно генерирует адаптивный ток. Когда мощная сетка должна дополнять реактивную мощность, она немедленно выпустит ток, аналогичный характеристикам мощного конденсатора в сетку Power. Когда в силовой сетке наблюдается избыточная реактивная мощность, она быстро поглотит ток, аналогичный характеристикамсериал реакторПолем Весь процесс завершен всего за 5 миллисекунд, быстро достигая динамического баланса реактивной силы.

Какова ключевая роль статического VAR -генератора серии SVG?

Основная стоимостьСтатический var -генератор серии SVGЛежит в поддержании стабильной работы энергосистемы в режиме реального времени. Например, ударная нагрузка на прокачивающуюся мельницу приведет к колебаниям напряжения ± 10%. SVG может ограничить колебания безопасным диапазоном ± 2%, чтобы гарантировать, что оборудование не будет отключено. В то же время коэффициент мощности может быть стабильно поддерживаться выше 0,99. Каждое увеличение 0,01 в коэффициенте мощности может снизить потери линии на 0,5%-1%, что напрямую снижает счета за электроэнергию. Для прецизионных отраслей, таких как производство чипов, когда энергосистема переживает падение на 0,1 второго напряжения, SVG может быстро завершить компенсацию в режиме реального времени в течение 2 миллисекунд, чтобы обеспечить непрерывную работу точных производственных линий. Он также подходит для новых энергетических станций, которые могут автоматически регулировать реактивную мощность фотоэлектрических станций 200 МВт, решить проблему увеличения напряжения в точке подключения сетки, вызванной обратной выработкой электроэнергии, и обеспечить непрерывную и полную работу сетки питания.

Какие преимущества у статического VAR Generator Svg static VAR над обычными конденсаторами?

Статический var -генератор серии SVGможет достичь в режиме реального времени и точной компенсации реактивной мощности с возможностью динамического отклика 5 мс, что в сто раз быстрее, чем время отклика обычных конденсаторов в 500 мс. Он может контролировать колебание напряжения ± 10%, вызванное воздействием нагрузки на холм, до ± 2%. Его беспрепятственное непрерывное регулирование позволяет избежать чрезмерной компенсации/недостаточной проблемы, вызванной переключением банка конденсаторов, а однонаправленная комплексная регулирующая способность устраняет необходимость в дополнительных реакторах. Это также может стабильно поддерживать коэффициент мощности выше 0,99. Каждое увеличение коэффициента мощности на 0,01 может снизить потери линии на 0,5%-1%. При ответе на падение напряжения на 0,1 секунды он может завершить полную компенсацию в течение 2 мс. Обычные конденсаторы вообще не могут достичь этого эффекта. Он полностью решает проблему реактивной обратной передачи, вызванной подключением к сети новой энергии, снижает общий риск простоя оборудования более чем на 60%и снижает потери сетки на 15%.
