Каковы магические функции защитного листа меди в конденсаторах серии BSMJ？

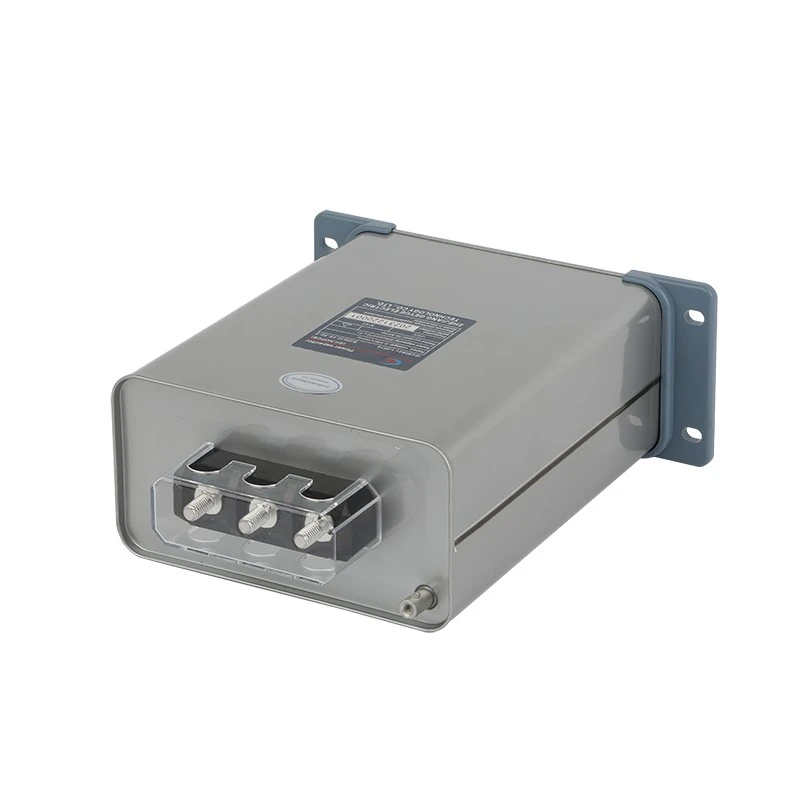

Когда мы открываем обложку любого изBSMJ серия самовосстанавливающихся шунтирующих конденсаторовИз Geyue Electric (будь то тип коробки или тип цилиндров), первое, что улавливает глаз,-это защитный лист меди, приваренная к проволоку с помощью воздушной точечной сварки. Так почему же этот ничем не примечательный защитный лист меди везде? Каковы магические функции защитного листа меди в конденсаторах серии BSMJ? Пожалуйста, позвольте главному инженеру Geyue Electric постепенно раскрывать вам загадку в следующем тексте.

Улучшение пропускной способности тока

Медь, как металл с чрезвычайно превосходной электрической проводимостью, может значительно снизить сопротивление контакта между электродами конденсатора и внешними терминальными блоками, эффективно снизит потерю тепла самостоятельных мерзких конденсаторов серии BSMJ. Все конденсаторы серии BSMJ принадлежат к металлизованным пленку -конденсаторам. Хотя электроды этого типа конденсатора представляют собой композитные металлические слои на пару оцинкованного алюминия, толщина металлического слоя находится только на уровне нанометра. Прямое соединение подвержено локальному перегреву металлического слоя из -за большого тока. Встроенный медный защитный лист служит переходным слоем для рассеивания плотности тока и предотвращения эрозии композитных металлических слоев приготовленного на пару оцинкованного алюминия.

Механическая защита и надежность соединения

Как пленочный конденсатор, металлизованный электрод серии BSMJ тонкий и хрупкий. Медный лист фиксирует край электрода путем сварки, чтобы предотвратить выключение металлизированного слоя из -за внешнего натяжения или вибрации. Поверхность защитного листа меди может быть оловянной или никелированной (например, общий медный лист олова) для задержки окисления, обеспечения долгосрочной стабильности контакта и снижения недостаточного количества конденсаторов, вызванных плохим контактом.

Помощь в рассеянии тепла

Высокая теплопроводность меди (теплопроводности по 400 Вт/(M · K)) может быстро рассеивать тепло, генерируемое из-за потерь диэлектрических (таких как TANΔ) внутри самостоятельного смягчения BSMJ, срока службы, срок службы, срока службы конденсатора обычно заполу для каждых 10 ° C).

Защита от чрезмерного давления

Защитная пластина меди разработана с определенной структурой, чтобы отрезать неисправную цепь, когда внутреннее давление воздуха серии BSMJ серии BSMJ самовосстанавливающихся низковольтных шунтирующих конденсаторов слишком высок, что предотвращает разрыв конденсатора и вызывает серьезные потери.

Самовосстановление поддержки

Когда у металлизированного пленочного конденсатора локальный разрыв диэлектрика, металлическое покрытие вокруг точки разрушения испаряется для достижения «самовосстановления». Защитный лист меди предотвращает вторичное повреждение, вызванное концентрацией тока во время процесса самовосстановления посредством выравнивания тока.

Сварка медных листов и тонкопленочных электродов требует контроля температуры, чтобы избежать высокотемпературного повреждения диэлектрической пленки. В влажной среде необходимо обеспечить целостность покрытия медного листа для предотвращения электрохимической коррозии. Хотя медные защитные пластины являются небольшими компонентами, они являются одним из ключевых конструкций для высокой надежности и длительного срока службы конденсаторов серии BSMJ, особенно незаменимых в требовательных приложениях, таких как промышленное качество реактивного компенсации и преобразователей частот. Если у вас есть интерес к серии BMSJ серии самовосстановляющихhttps://www.geyuecapacitor.com/и свяжитесь с Geyue Electric Viainfo@gyele.com.cn.
