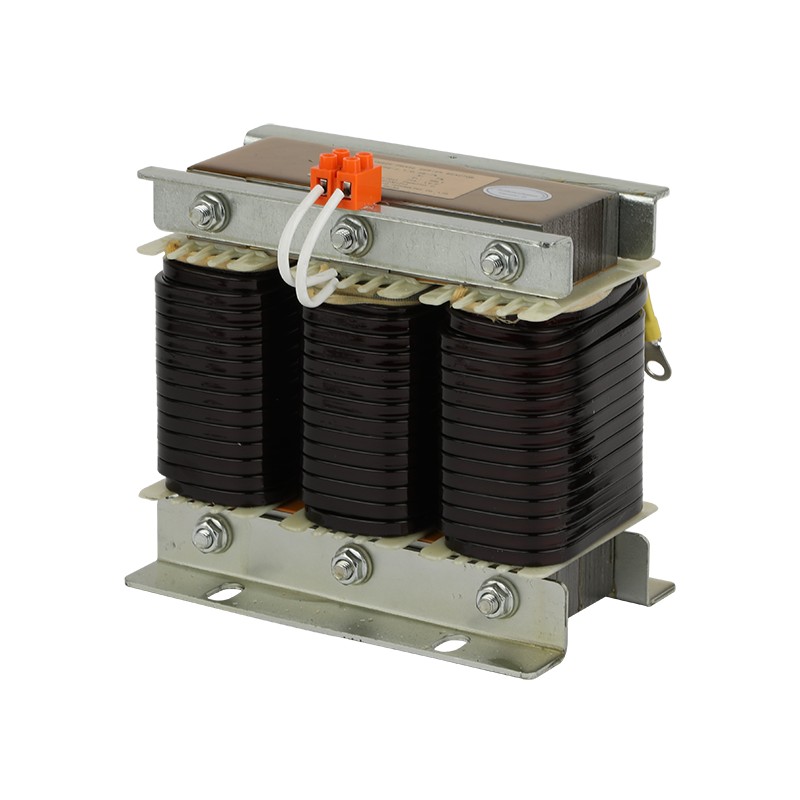

Реактор серии CKSG с коэффициентом реактивности 7%

Почему реактор нужно подключать последовательно с конденсаторами, а не параллельно?

Во время ежедневного общения с клиентами инженеры Geyue Electric часто сталкиваются с классическим вопросом для новичков: почему в низковольтных системах компенсации реактивной мощности последовательные реакторы серии CKSG с коэффициентом реактивности 7% всегда используются последовательно с конденсаторами, а не параллельно? Этот, казалось бы, простой метод подключения на самом деле скрывает в себе основную мудрость обеспечения безопасной, стабильной и экономичной работы энергосистемы. Сегодня Geyue Electric с точки зрения «хранителя энергосистемы» предоставит вам углубленный анализ причин этого.

Ролевое позиционирование: от «независимого боя» к «скоординированной защите»

Прежде всего, нам необходимо по-настоящему понять фундаментальную роль конденсаторов и реакторов в энергосистеме. Конденсатор подобен «солдату блока питания», основной задачей которого является выработка емкостной реактивной мощности, непосредственно компенсирующей реактивную мощность, потребляемую индуктивными нагрузками (такими как двигатели, трансформаторы), тем самым улучшая коэффициент мощности всей энергосистемы, уменьшая потери в сети и потери энергии.

Реактор, в частности реактор серии CKSG с коэффициентом реактивности 7% в данном контексте, служит «фильтром» и «буфером». Если он неправильно подключен параллельно с конденсаторами, реактор будет напрямую подключен к шине, как и конденсаторы, и будет поглощать индуктивную реактивную мощность самостоятельно. Это не только не обеспечивает компенсацию реактивной мощности, но фактически увеличивает реактивную нагрузку системы, что противоречит основной цели компенсации реактивной мощности и улучшению коэффициента мощности. На этом этапе роль реактора будет ограничена очень ограниченным сглаживанием или фильтрацией, и он будет совершенно неспособен обеспечить прямую защиту конденсаторов.

После последовательного подключения к конденсаторам последовательный реактор CKSG с коэффициентом реактивности 7% превращается из «независимой боевой единицы» в «эксклюзивного партнера» конденсаторов. Он будет действовать как верный страж, образуя с конденсаторами единую «последовательную цепь LC», а затем подключаясь к электросети. Эта взаимосвязь служит структурной основой для реализации всех последующих функций защиты.

Основные задачи: подавление усиления гармоник и фильтрация опасных токов.

В современных электросетях наличие нелинейных нагрузок, таких как преобразователи частоты и выпрямительное оборудование, может генерировать большое количество гармонических токов, что является одним из основных «виновников», угрожающих безопасной эксплуатации энергооборудования. Когда к системе компенсации низковольтной реактивной мощности подключены только конденсаторы, емкостное реактивное сопротивление конденсаторов будет уменьшаться по мере увеличения частоты гармонических токов в электросети. Низкое емкостное реактивное сопротивление точно обеспечивает путь с низким импедансом для гармонических токов высокого порядка, что приводит к ненормальному усилению гармонических токов. В тяжелых случаях наплыв гармонических токов может привести к перегреву конденсаторов, даже взрыву и загрязнению всей электросети.

Добавление последовательного реактора с коэффициентом реактивности 7% серии CKSG может полностью изменить этот порочный круг, в котором опасный гармонический ток продолжает расти. Индуктивное сопротивление последовательного реактора увеличивается по мере увеличения частоты гармонического тока, существующего в электросети. Когда последовательный реактор включен последовательно с конденсаторами, импеданс (задерживающее влияние на ток) как последовательного реактора, так и конденсаторов по отношению к гармонике изменяется в противоположном направлении с частотой. Тщательное проектирование индуктивности (или скорости реактивного сопротивления) последовательного реактора может позволить этой последовательной цепи LC обеспечить высокий импеданс для определенных гармоник (таких как 5-я гармоника, 7-я гармоника), например, установка сплошного «фильтра» для опасных гармонических токов для фильтрации этих опасных токов из компенсационной ветви. Это эффективно предотвращает гармонический резонанс и усиление гармоник в энергосистеме, защищая сами конденсаторы и очищая окружающую среду электросети.

Ключевая гарантия: устойчивость к замыкающему импульсному току и рабочему перенапряжению.

Когда конденсаторы подключены к электросети, обычно возникает огромный мгновенный ток, известный как ток замыкания. Величина замыкающего импульсного тока может достигать нескольких десятков раз номинального тока подключаемых конденсаторов. Такие частые операции переключения серьезно повреждают диэлектрическую долговечность конденсаторов и контактов коммутационного устройства.

В этот момент последовательный реактор CKSG с коэффициентом реактивности 7% может функционировать как «буфер» для тока. Характеристика индуктивности последовательного реактора определяет, что ток, протекающий через сам реактор, не может резко меняться, тем самым значительно подавляя и задерживая пик и крутизну замыкающего импульсного тока, позволяя току плавно возрастать. Аналогично, при удалении определенной конденсаторной ветви реактор также может поглощать часть электромагнитной энергии, подавляя возможные эксплуатационные перенапряжения, обеспечивая еще один уровень надежной буферной защиты конденсаторов и всей системы компенсации.

Решения Geyue Electric: тщательная защита системной безопасности

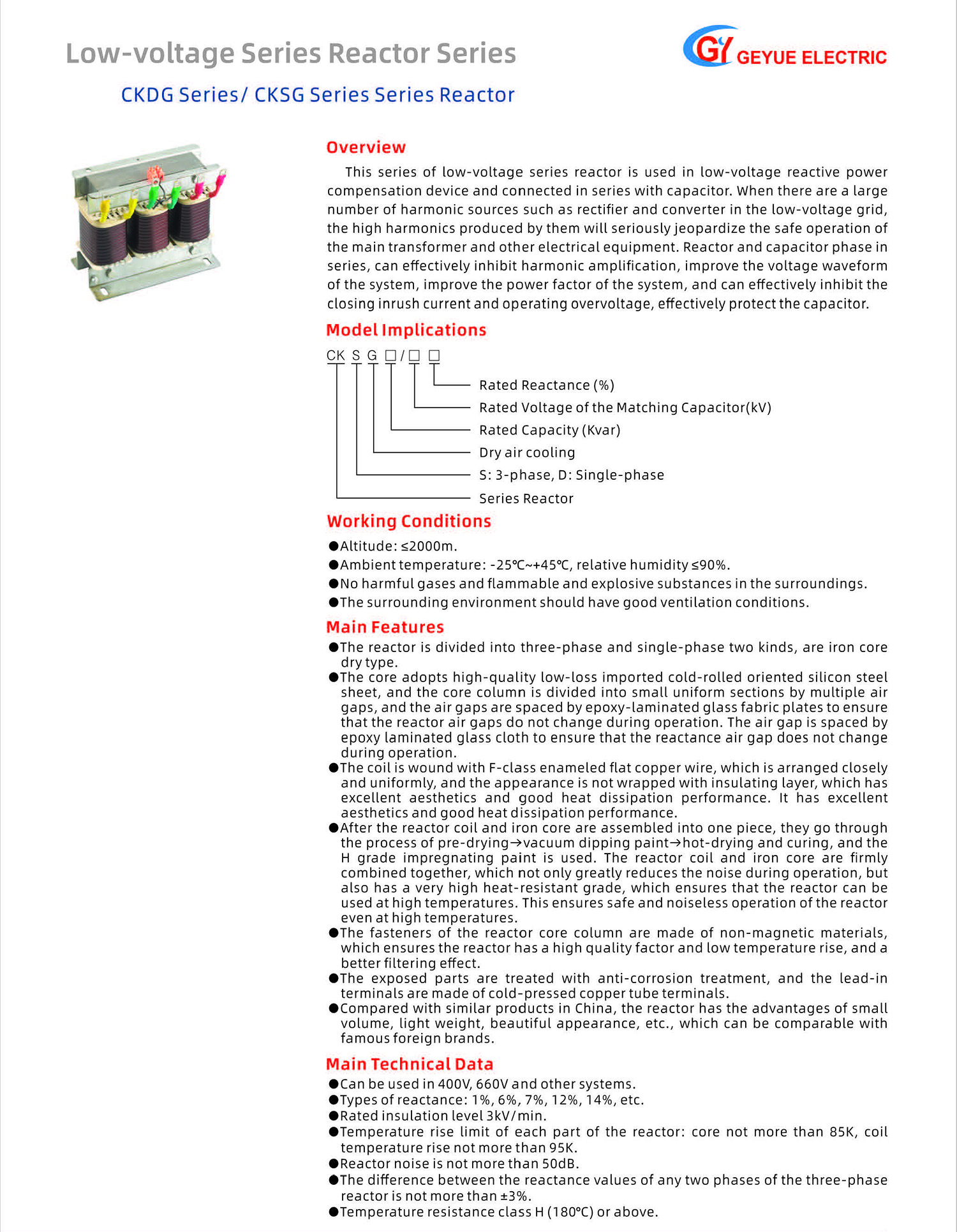

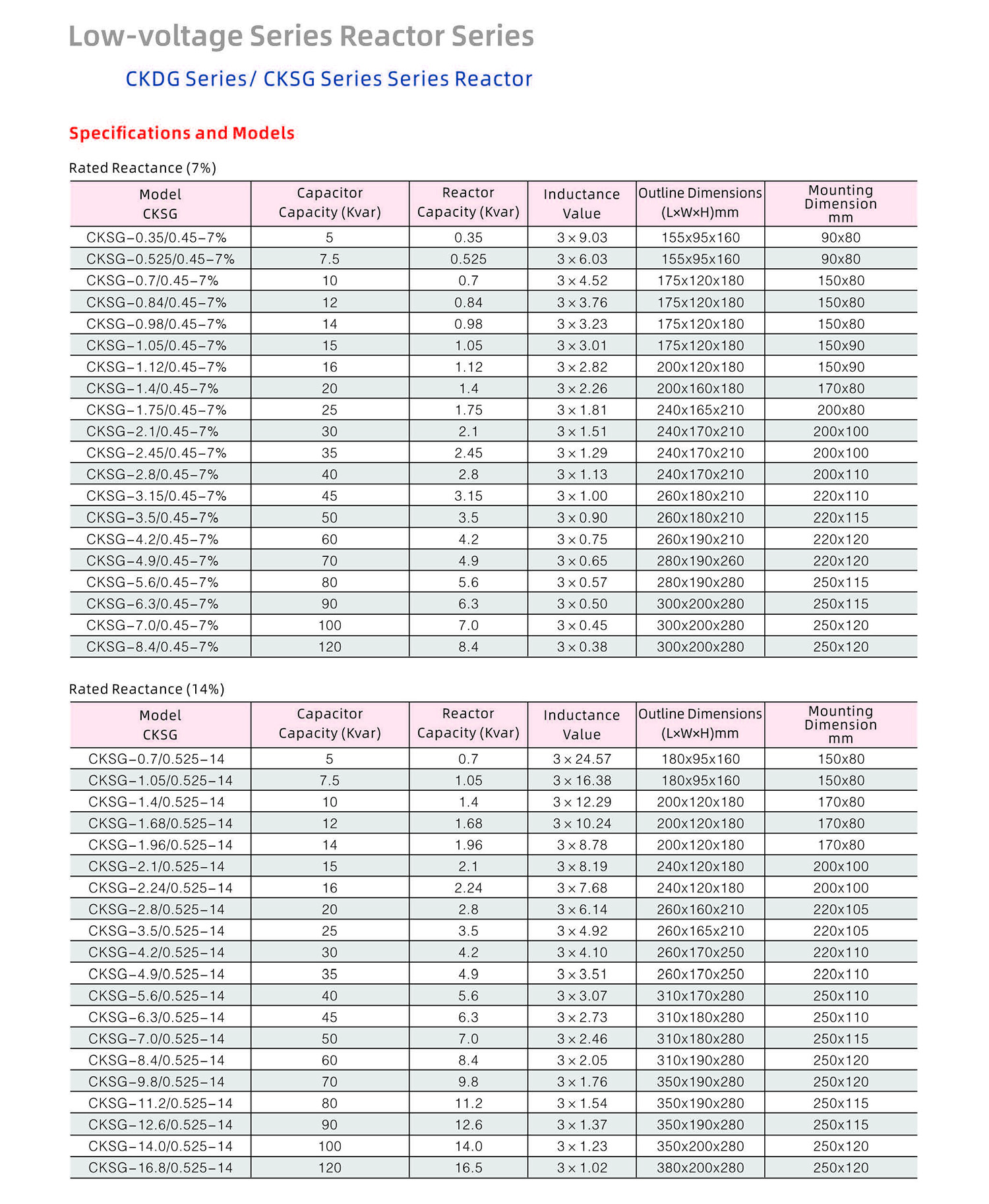

Компания Geyue Electric полностью понимает ответственность реакторов как «защитников» и поэтому посвятила все усилия нашего технического персонала разработке и производству реакторов серии CKSG с коэффициентом реактивности 7%. Чтобы обеспечить точность и стабильность уровня реактивного сопротивления 7%, мы используем высококачественные импортные сердечники из листовой кремниевой стали и применяем уникальный процесс сегментации сердечников и отверждения воздушного зазора, чтобы гарантировать, что индуктивность остается неизменной в течение длительного периода эксплуатации. Чтобы противостоять суровым тепловым нагрузкам в гармонической среде, мы выбираем высокотемпературные изоляционные материалы класса F/H и применяем процесс вакуумной пропитки для надежного отверждения катушек и сердечников вместе. Это не только гарантирует чрезвычайно низкий рост температуры и бесшумную работу реакторов, но также обеспечивает им постоянную и стабильную эффективность фильтрации в высокотемпературных средах.

Наш серийный реактор CKSG с коэффициентом реактивности 7% — это не просто идеальный компонент, соответствующий теоретическим принципам; это также кристаллизация передовой производственной философии нашей компании. От строгого электромагнитного проектирования, точной обработки и сборки до комплексных заводских испытаний — каждый шаг соответствует убеждению, что «надежность — это ценность». Мы гордимся тем, что можем предложить на рынке реакторы меньшего размера, легче по весу, более эффективные и с изысканным внешним видом. Они широко применяются в различных промышленных и коммерческих системах распределения электроэнергии и стали надежной основой в решениях по компенсации холостого хода и контролю гармоник для многих пользователей.

Поэтому при планировании или модернизации низковольтной системы компенсации реактивной мощности не менее важен выбор правильного технического пути и надежных партнеров по оборудованию. Geyue Electric готова предоставить профессиональные реакторы серии CKSG с коэффициентом реактивности 7% и комплексные решения по компенсации реактивной мощности, чтобы стать надежной поддержкой для безопасной, эффективной и стабильной работы вашей энергосистемы. Давайте работать вместе, начиная с каждого правильного подключения, и вместе добиваться лучшего качества электроэнергии.
