Космическая магия индивидуальных конденсаторов: как соответствовать спецификации 0,45-30-3 в цилиндрическую оболочку 25 кВар?

Предисловие

Современные распределительные комнаты и кабинеты компенсации сталкиваются с противоречием между растущим спросом на компенсацию реактивной мощности и недостаточным пространством для установки. Стандартный размерСиловые конденсаторыНе может адаптироваться к ограниченному пространству, а индивидуальные решения становятся ключевыми. В этой статье рассматривается конкретный случай, как достичь конденсатора с уровнем напряжения 0,45 кВ и трехфазной способностью 30 кВАР в цилиндрической оболочке с вместимостью 25 кВ. Индивидуальная спецификация выражена как 0,45-30-3, что требует прорывов в области материальных технологий и структурного дизайна.

Космическая дилемма и требования к настройке для стандартного конденсатора

Компенсационный шкаф имеет густые внутренние компоненты, такие как автоматические выключатели, контакторы, реакторы, контроллеры и т. Д., Которые занимают большое количество места. Реконструкция или компактная конструкция старых шкафов оставляет ограниченное пространство для конденсаторов. Стандартные прямоугольные или квадратные конденсаторные модули трудно адаптироваться к нерегулярным углам или ограниченным на высоту пространства. Принудительная установка может привести к плохому рассеянию тепла, трудным обслуживанию и недостаточным расстоянию безопасности.

Когда стандартные продукты не могут соответствовать пространственным ограничениям, настройкаСиловые конденсаторыстановится необходимым решением. Его основное преимущество - адаптивность формы и точное соответствие производительности. Инженеры могут обратить вспять форму и внутреннюю структуру конденсаторов на основе оставшегося размера пространства и требований к электрическим параметрам внутри шкафа. Этот шаблон дизайна, управляемый пространством, повышает гибкость интеграции системы компенсации.

Анализ и технические проблемы спецификации 0,45-30-3

0,45 относится к номинальному напряжению 0,45 кВ, сопоставляется с системой 380 В. 30 относится к одному блоку с мощностью 30 кВар, что определяет возможность компенсации реактивной мощности. 3 относится к трехфазному интегрированному дизайну с тремя конденсаторными единицами, интегрированной упаковкой, упрощенной проводкой и экономией пространства.

Техническая трудность использования оболочки 25 кварт заключается в том, что приспособление 30 -киголовой емкости с оболочкой 25 кВар означает, что объем остается неизменным, пропускная способность увеличивается на 20%, а плотность мощности значительно увеличивается, что ставит более высокие требования к рассеиванию и изоляции материала. Увеличение внутренних потерь приводит к увеличению давления теплового управления, и рассеяние тепла в ограниченных пространствах становится ключевой проблемой.

Прорыв в разработке индивидуальных цилиндрических конденсаторов

Мы обновили нашу технологию диэлектрического материала, используя специальную металлизированную полипропиленовую пленку с толщиной, контролируемой ниже 3 микрон. Этот материал обладает стабильной диэлектрической постоянной и самовосстанавливающимися свойствами. Оптимизируя формулу металлического покрытия, мы достигли высоких квадратных характеристик сопротивления, эффективно снижая значение касательной потерь. Процесс резания пленки и обмотки завершен в чистой мастерской класса 10000, чтобы обеспечить чистоту диэлектрика.

Как оптимизировать основную структуру? Мы используем три ключевых процесса высокой точной обмотки натяжения, чтобы обеспечить плотно прилипнут каждый слой пленки. Технология горячей прессования устраняет внутреннее напряжение, а конечная поверхность использует вакуумное опрыскивание золота для формирования полных контактных электродов. Мы разрабатываем канал спирального тепла рассеивания для устранения узкого места для рассеяния тепла, образуя воздушную конвекционную дорожку внутри сердечника. В то же время мы контролируем количество заполнения клея, чтобы достичь баланса между изоляцией и рассеянием тепла.

Задачи клиентов и наши решения

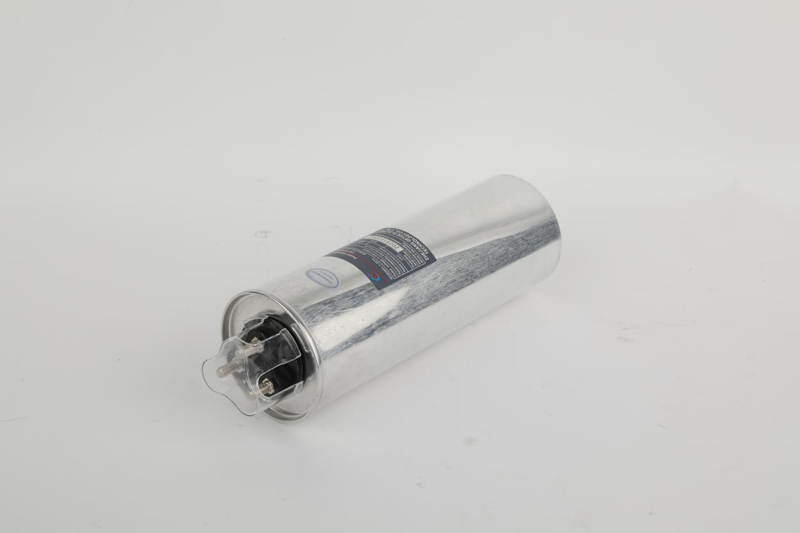

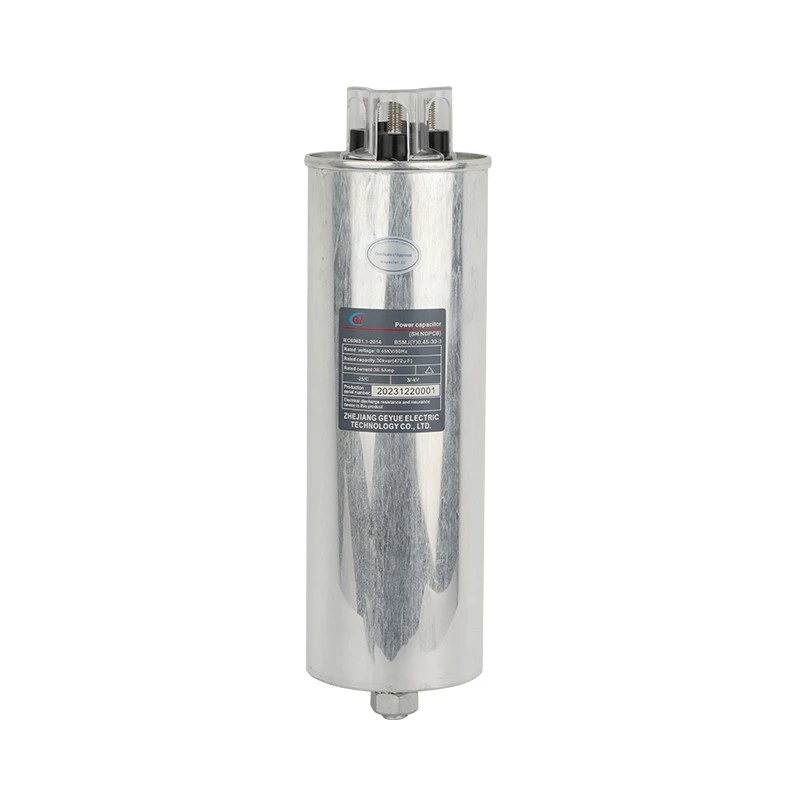

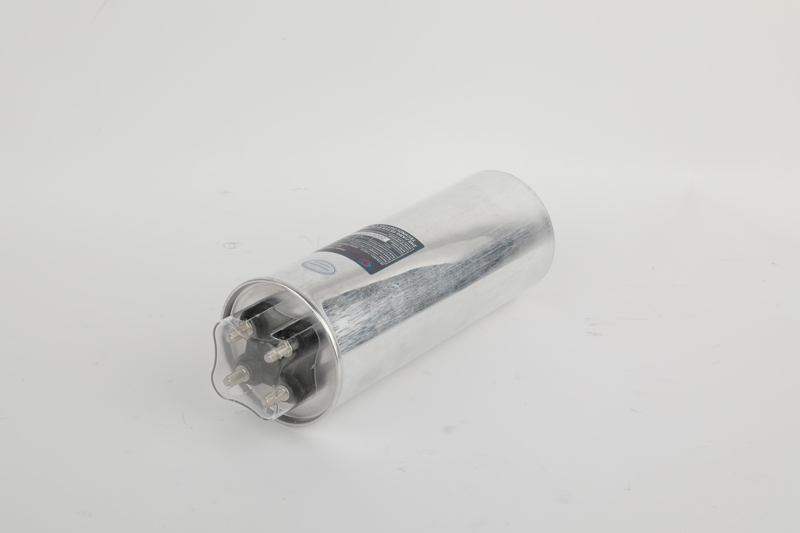

Недавно мы получили клиента с особой потребностью, который сталкивается с типичной технической задачей: после расширения производственной линии фактор мощности падает до 0,75, и существует неотложная необходимость увеличить способность компенсации реактивной мощности на 180 кВар в насыщенном кабинете компенсации. Единственным доступным установленным пространством является несколько цилиндрических областей диаметром 160 мм и высотой 300 мм - эти места были первоначально разработаны для мощных конденсаторов 25 кВар. Столкнувшись с этой проблемой, мы быстро сформировали техническую команду для проведения специальных исследований и разработок для индивидуального спроса в 30 киловатт для оболочки 160 × 300 мм. Мы выбрали 3-микронный ультра-тонкий металлизированный тонкопленочный материал и перепроектировали структуру намотки ядра, которая увеличила эффективную область обмотки на 18%; Инновационно добавляя осевые растяжения тепловых рассеянных канавок внутри оболочки и используя специальное герметизирующее клей с теплопроводностью, превышающей 1,5 Вт/мк, для заполнения ключевых областей; Все компоненты безопасности изготовлены из высококачественных продуктов, которые были независимо сертифицированы. После тщательного тестирования выборка полностью соответствует требованиям национального стандарта GB/T 12747, особенно после 2000 часов тестирования долговечности при 85 градусах по Цельсию, ослабление пропускной способности составляет менее 1%. После запуска испытания на самовосстановление 500 раз, сопротивление изоляции по-прежнему остается выше 100000 мегаом, а самая горячая температура точки испытания температуры контролируется в пределах 65 градусов по Цельсию. В конце концов, этот индивидуальный продукт успешно помог клиенту получить значительную выгоду от увеличения возможностей компенсации на 20% в том же пространстве без полного изменения структуры кабинета.

Вывод: технологические прорывы достигают пространственной оптимизации

Установка 30 кварСиловой конденсаторС спецификацией 0,45-30-3 в цилиндрическую оболочку 25 кВар является систематическим инновацией в области материалов, структурных дизайна и решений для рассеивания тепла. Прорыв ограничений стандартных продуктов, достижение единства производительности и формы. Представляя тенденцию силового оборудования в направлении высокой плотности мощности, высокой интеграции и высокой надежности, индивидуальные конденсационные решения стали ключевой поддержкой для эффективной и стабильной работы энергосистем в условиях сложных сценариев применения и пространственных ограничений.
