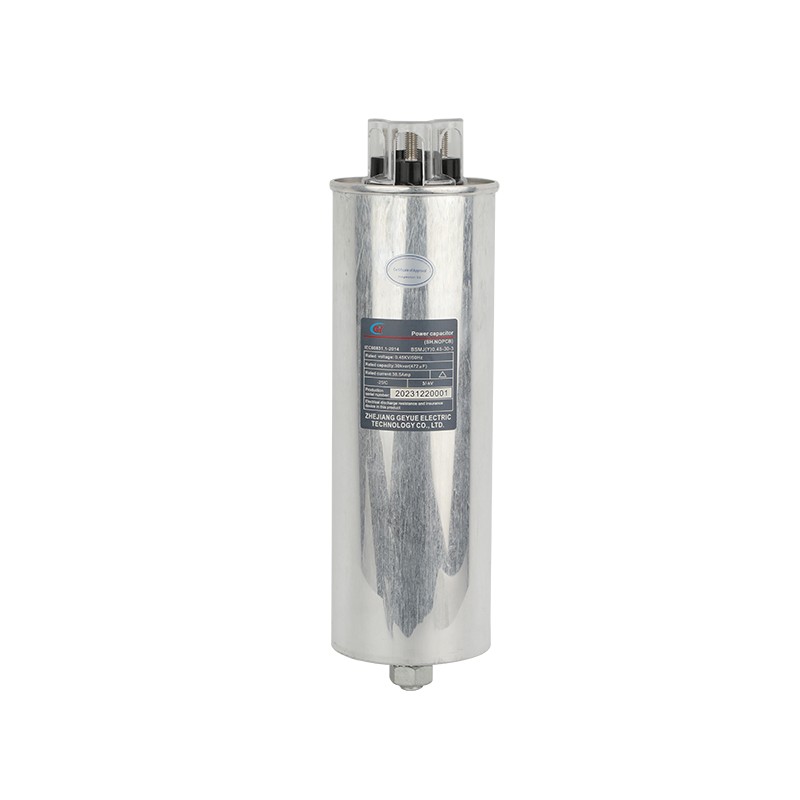

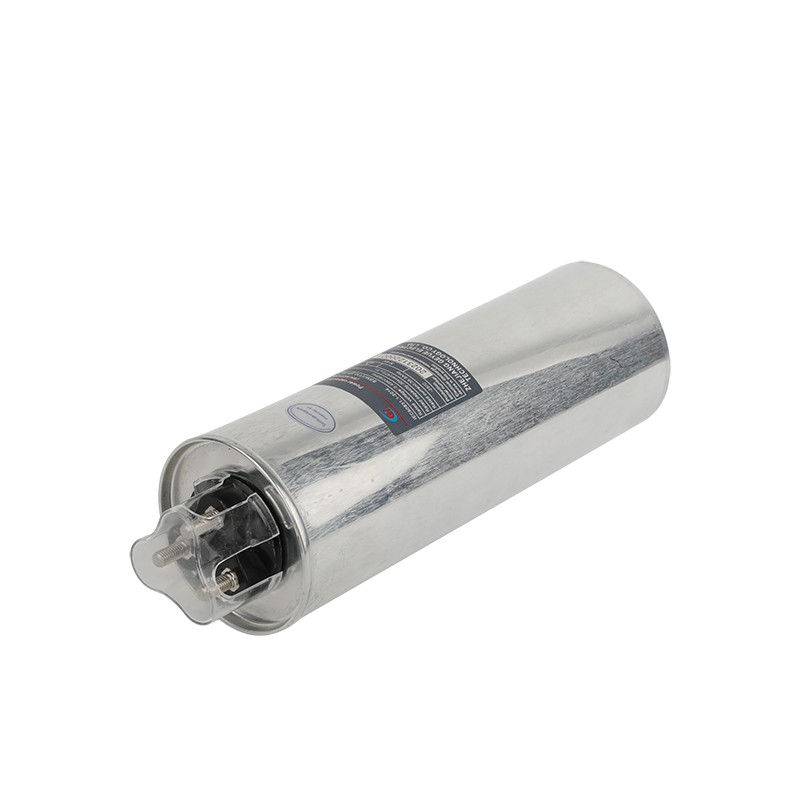

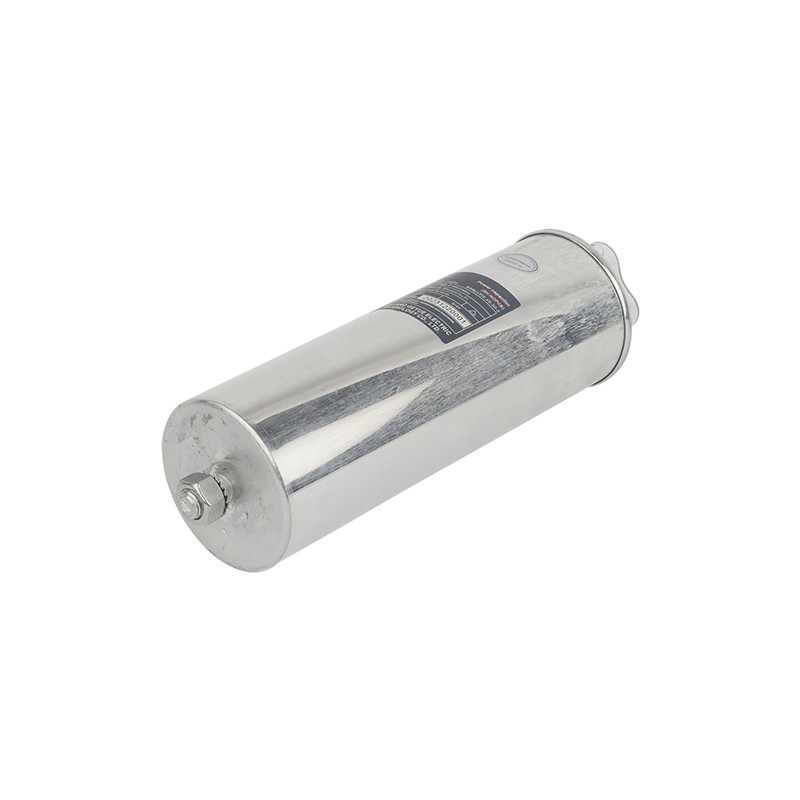

Цилиндрический конденсатор низкого напряжения

В области техники самовосстанавливающихся параллельных конденсаторов проектирование оболочечной конструкции далеко не является простым выбором внешнего вида; это основной фактор, связанный с безопасностью и надежностью продукции. Когда внутри конденсатора генерируется мгновенное высокое напряжение из-за самовосстановления или ненормальных условий эксплуатации, оболочка становится первой линией защиты от удара внутреннего давления. Компания Ge Yue Electric, посредством углубленного механического анализа и большого количества экспериментов, обнаружила, что цилиндрическая оболочка цилиндрического низковольтного конденсатора более конструктивно выдерживает давление по сравнению с квадратной оболочкой прямоугольного низковольтного конденсатора.

Когда цилиндрический корпус цилиндрического низковольтного конденсатора подвергается внутреннему давлению, его распределение напряжений имеет очень однородную характеристику. Согласно принципам механики тонкостенных контейнеров, цилиндрическая конструкция в основном создает окружное напряжение и осевое напряжение под действием внутреннего давления. Эти два типа напряжений могут непрерывно и равномерно передаваться вдоль корпуса, эффективно избегая явления концентрации напряжений, которое возникает в углах корпуса квадратной формы. Прямоугольные точки соединения оболочки квадратной формы образуют естественные точки концентрации напряжений. Под длительным циклическим действием давления эти области склонны к образованию усталостных трещин. Однако обтекаемая конструкция цилиндрической конструкции обеспечивает равномерное распределение внутреннего давления по всей поверхности корпуса, тем самым значительно повышая прочность на сжатие и усталостную долговечность конденсатора. Наши данные испытаний показывают, что при одинаковой толщине стенки среднее разрывное давление цилиндрической оболочки примерно на 25% выше, чем у квадратной оболочки.

В процессе работы самовосстанавливающиеся конденсаторы испытывают частые колебания внутреннего давления. Каждое действие самовосстановления генерирует небольшое количество газа, вызывая кратковременное изменение давления внутри контейнера. Цилиндрическая структура цилиндрического низковольтного конденсатора с его непрерывной и полной геометрической формой демонстрирует более стабильные механические характеристики по сравнению с квадратной структурой прямоугольного конденсатора при работе с повторяющимся воздействием давления. Эксперименты показали, что после миллиона смоделированных испытаний на самовосстановление под давлением степень деформации цилиндрической оболочки составляет лишь одну треть от степени деформации прямоугольной оболочки. Эта способность противостоять циклическому воздействию делает цилиндрические конденсаторы особенно подходящими для применений в сценариях динамической компенсации, где требуется частое переключение, обеспечивая надежную механическую гарантию долгосрочной стабильной работы компенсации реактивной мощности.

Компания Geyue Electric разработала специальный процесс глубокой штамповки для цилиндрических низковольтных конденсаторов серии BSMJ(Y). Используя высокопрочные материалы из алюминиевых сплавов и специальные методы обработки отжигом, мы гарантируем, что цилиндрический корпус сможет выдерживать чрезвычайно высокое внутреннее давление, сохраняя при этом относительно небольшую толщину стенок. Наши цилиндрические конденсаторы прошли строгие циклические испытания под давлением и способны выдержать более миллиона стандартных ударов давления, что намного превышает отраслевые стандарты. В то же время цилиндрическая конструкция создает условия для оптимизации компоновки внутренних компонентов, позволяя наматывать диэлектрик более идеальным образом, что еще больше повышает электрические характеристики конденсаторов.
