Как удалить загрязнение гармонической сеткой в ​​режиме реального времени? Smart APF -серия Active Power Filter даст ответ!

Электрическое оборудование, такое как частотные преобразователи и выпрямители, будут генерировать гармоники при широком использовании. Эти нерегулярные токи могут вызвать перегрев оборудования, снижение эффективности и повреждение чувствительных инструментов, что приводит к огромным экономическим потерям. Традиционный пассивный фильтр PPF больше не может удовлетворить текущие сложные потребности в контроле над сложными гармониками из -за его единственной способности фильтрации, скорости медленного отклика и риска вызывания резонанса. Фильтр активной мощности серии APF превосходит PPF и может динамически компенсировать гармонические токи в режиме реального времени. Эта статья объяснит принцип работыAPF -серия Active Power Filterи ввести свои основные преимущества по сравнению с традиционными фильтрами. Изучение того, как APF -серия Active Power Filter эффективно решает проблему гармоники, поможет нам лучше понять его важную роль в повышении качества электроэнергии, обеспечении безопасности оборудования и повышении энергоэффективности.

Что такое APF -серия Active Power Filter?

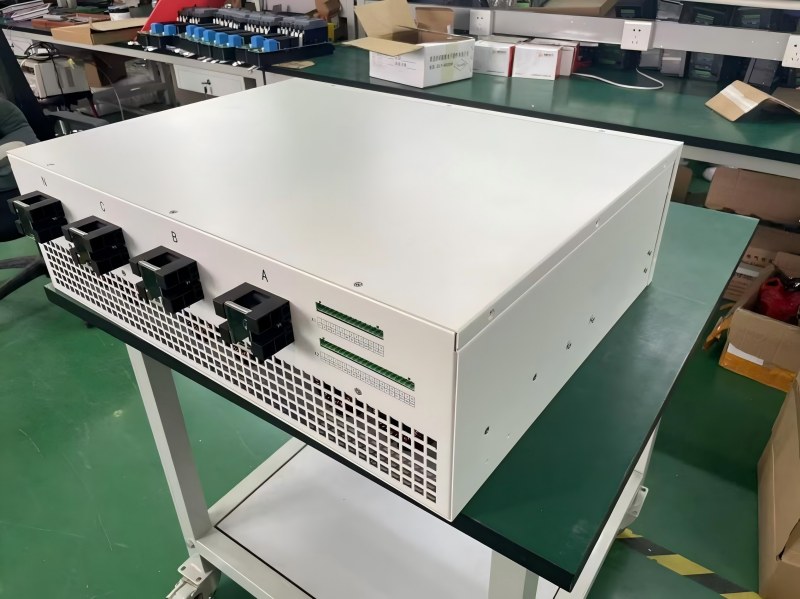

APF -серия Active Power Filterявляется профессиональным гармоническим управляющим оборудованием, изготовленным с помощью технологии электроники. Его основная функция состоит в том, чтобы обнаружить и динамически устранение гармонических токов в энергосистеме в реальном времени, эффективно решая проблемы качества мощности, вызванные нелинейными нагрузками, такими как инверторы или выпрямители. В отличие от пассивной фильтрации традиционных фильтров PPF, APF Active Filter является активным током компенсации, который может решать потребности в подавлении гармоники различных сценариев, таких как промышленные фабрики, центры обработки обработки данных и медицинские учреждения, и является ключевым устройством для оптимизации качества электроэнергии.

Каков принцип работы серии APF Active Power Filter?

АAPF -серия Active Power FilterСобирает ток в сетке Power через мониторинг в реальном времени и точно определяет гармоники, которые необходимо обрабатывать с помощью высокоскоростных датчиков. Интегрированный чип DSP и FPGA является единицей управления ядра фильтра, которая может анализировать эти токи в режиме реального времени посредством мгновенного алгоритма теории реактивной мощности и определять гармоническую амплитуду и фазовые параметры, которые необходимо сметить в пределах 3 мс. Впоследствии встроенный преобразователь мощности IGBT немедленно генерирует ток компенсации с той же амплитудой, что и гармоника, но противоположная фаза в соответствии с результатами расчета, и введите этот ток в силовую сетку для устранения гармоник, в конечном итоге устраняя более 95% гармоник.

Каково основное значение APF -серии Active Power Filter?

APF -серия Active Power Filterможет принести следующие преимущества для контроля гармоник в силовой сетке. Во -первых, это может предотвратить перегрев трансформаторов и уменьшить потери сопутствующих энергии. Он может значительно подавить ложную отключение устройств защиты реле из -за гармонических помех, снижая свою ложную скорость отключения на 90%. Во -вторых, это может сократить потерю ключевого оборудования, такого как конденсаторы и двигатели, и продлить срок службы. В то же время он может выпустить фактическую мощность трансформатора, занятого гармоническим током, тем самым повышая надежность и экономику системы питания в целом.

Какие преимущества APF по сравнению с PPF?

APF -серия Active Power Filterимеют значительные комплексные преимущества по сравнению с пассивными фильтрами PPF. Его основное преимущество заключается в его динамических возможностях регулировки в реальном времени. APF может реагировать на гармонические изменения в пределах 5 мс и достичь возможностей динамического гармонического отслеживания, в то время как PPF требуется 100 мс для реагирования на гармонические изменения, что в 20 раз быстрее, чем PPF. Это очень полезно для сетей, где оборудование с переменной частотой составляет более 60%. APF может охватывать 2-150 полночасторонних гармоник, в то время как PPF ограничен конструкцией резонанса LC и может нацелиться на небольшое количество заданных частот, а фактическая эффективная пропускная способность составляет менее ± 5% от центральной частоты. Это ограничение вызовет слепую точку в управлении многочастотными гармоническими сценариями, такими как медицинское оборудование и центры обработки данных. С точки зрения безопасности системы, APF устраняет риск резонанса сетки посредством интеллектуального контроля импеданса, в то время как PPF может вызвать гармоническую амплификацию или даже оборудование для ожогов. В 2019 году резонансная авария PPF на определенной автомобильной фабрике напрямую потеряла 350 000 долларов. APF может одновременно интегрировать комплексные функции управления питанием, такие как компенсация реактивной мощности, в то время как PPF имеет только одну функцию фильтрации. APF практически без технического обслуживания на протяжении всего жизненного цикла, снижая общую стоимость в течение 10 лет, в то время как PPF требует регулярной замены конденсаторов и постоянных затрат на техническое обслуживание. Существенное различие между APF и PPF заключается в техническом маршруте. PPF является пассивным анти-адаптивным устройством, в то время как APF является системой активного управления с использованием электронного электронного управления с замкнутым контуром.
