Как самовосстанавливающиеся шунтирующие конденсаторы исключают бесполезную трату электроэнергии и ранние отказы в низковольтных энергосистемах?

Хватит платить за «растраченную электроэнергию»: открытие невидимого «вечного двигателя» в низковольтных системах распределения электроэнергии

Вы когда-нибудь сталкивались с такой ситуацией? Внутри распределительных шкафов вашего завода ряды конденсаторов, установленных менее двух лет назад, начинают «набухать» (выпучиваться на корпусе) или даже «бастовать», отключая автоматические выключатели. Бригады технического обслуживания мечутся туда-сюда, однако цифры в ваших счетах за электроэнергию остаются неизменно высокими, а уведомления о штрафах за коэффициент мощности продолжают поступать точно по графику.

В этот момент опытный техник может сказать вам: «Конденсаторы устарели, пора заменить всю партию».

Но задумывались ли вы когда-нибудь, почему эти конденсаторы так быстро «умирают»? Почему какое-то оборудование служит пять лет, а ваше едва доживает до полутора лет? Сегодня мы не будем обсуждать сухие технические характеристики. Вместо этого, как инженер с многолетним практическим опытом в области компенсации реактивной мощности, я хочу поговорить с вами о «микроскопической войне», бушующей внутри ваших конденсаторов — конфликте, который напрямую влияет на ваши счета за электроэнергию — и познакомить вас с решением, которое часто называют «вечным двигателем»:самовосстанавливающийся шунтирующий конденсатор.

I. Через что именно прошли ваши «недолговечные» конденсаторы?

В низковольтной системе распределения электроэнергии основная задача шунтирующих конденсаторов состоит в том, чтобы «отвести назад» эту «ослабленную» реактивную мощность, тем самым улучшая коэффициент мощности. Внутренняя структура традиционного конденсатора напоминает слоистый «сэндвич»: два слоя электродов из металлической фольги, разделенные слоем изолирующего диэлектрического материала (обычно полипропиленовой пленки).

Самый большой скрытый риск в этой конструкции заключается в следующем: если где-то внутри диэлектрического материала есть хотя бы микроскопический дефект (то, что промышленные производственные процессы никогда не смогут устранить на 100%), это конкретное место подвергнется пробью диэлектрика под воздействием колебаний напряжения. Одиночный пробой приводит к постоянному короткому замыканию; весь конденсатор фактически «пробивается» и мгновенно становится бесполезным.

По отраслевым данным, мировое производство самовосстанавливающихся низковольтных шунтирующих конденсаторов в 2024 году достигло 4,58 млн единиц; однако высокий уровень отказов на ранних стадиях долгое время оставался постоянной проблемой для отрасли. Многие пользователи обнаруживают, что их конденсаторы «умирают» еще до того, как оборудование успевает окупить себя за счет экономии средств.

II. «Самохирургия» микросекундного масштаба: как работает самоисцеление?

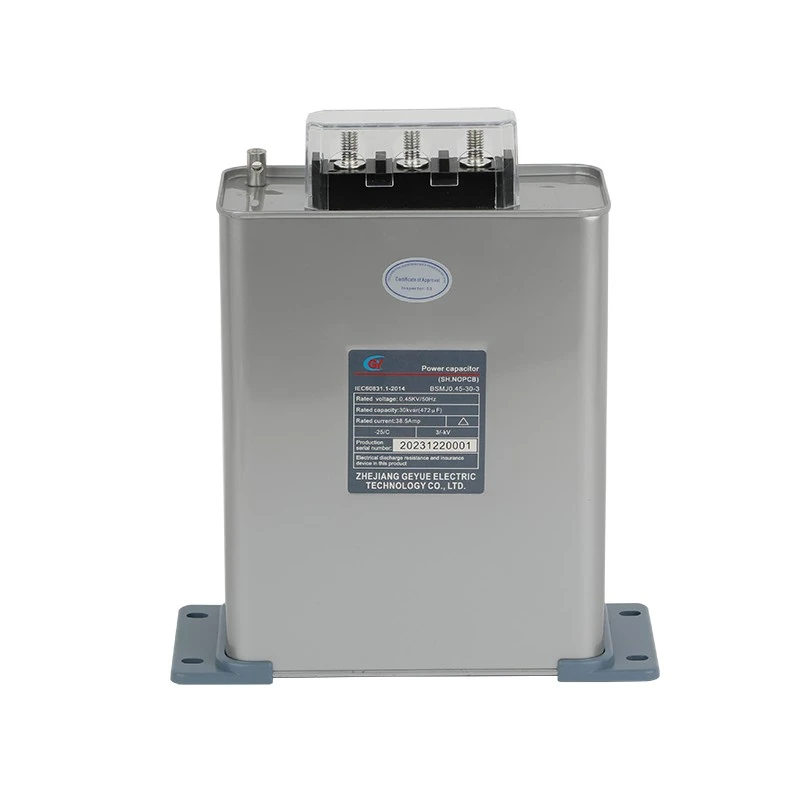

Это подводит нас к звезде сегодняшнего обсуждения:самовосстанавливающийся шунтирующий конденсатор. Главный секрет – в металлизированной полипропиленовой пленке.

Эта пленка больше не представляет собой отдельную металлическую фольгу; вместо этого чрезвычайно тонкий слой цинк-алюминиевого сплава наносится непосредственно из паровой фазы на поверхность полипропиленовой пленки и служит электродом. Что происходит, когда в слабом месте пленки происходит пробой диэлектрика?

Процесс увлекательный:

В момент пробоя — в течение всего лишь нескольких микросекунд (миллионных долей секунды) — точка пробоя генерирует интенсивное локализованное тепло, достигающее температуры до нескольких тысяч градусов. В этот момент ультратонкое металлическое покрытие, окружающее место пробоя, мгновенно «испаряется» или «сдувается», создавая небольшую изолирующую зону диаметром всего несколько миллиметров. Электрическая дуга гасится, изоляция восстанавливается, а оставшиеся 99,99% конденсатора остаются полностью неповрежденными и продолжают нормально функционировать.

III. Больше, чем просто «неразрушимость» — «точно рассчитанная» инвестиция

Многие специалисты по закупкам могут задаться вопросом: «Разве «самовосстановление» не означает просто увеличение продолжительности жизни? Сколько денег на самом деле может сэкономить увеличение продолжительности жизни?»

Давайте займемся инженерной математикой:

Преимущества установки за счет уменьшения размера и веса: Новые самовосстанавливающиеся конденсаторы, в которых используется технология металлизированной цинково-алюминиевой композитной пленки, составляют всего от четверти до одной шестой размера и веса старых моделей конденсаторов. Это означает, что в одном и том же шкафу вы можете достичь более высокой компенсационной способности или напрямую сэкономить на дорогостоящих затратах, обычно связанных с переоснащением или модернизацией полных шкафных систем.

Незначительные потери мощности. Традиционные конденсаторы страдают от значительных внутренних потерь мощности и выделяют значительное количество тепла. Напротив, современные самовосстанавливающиеся конденсаторы обычно имеют тангенс угла диэлектрических потерь (tanδ) менее 0,15%. Что это означает? Для конденсатора на 50 квар это означает практически полное отсутствие внутреннего тепловыделения; каждый киловатт-час электроэнергии, который в противном случае был бы потрачен впустую в виде тепла внутри оборудования, вместо этого преобразуется в ощутимую финансовую экономию для вас.

Безопасность, не требующая обслуживания: Самовосстанавливающиеся конденсаторы обычно имеют встроенную защиту от избыточного давления и взрывозащищенный механизм. Если внутренние неисправности накапливаются до критического уровня и вызывают избыточное внутреннее давление, корпус конденсатора расширяется; это расширение мгновенно разрывает внутреннюю медную плавкую вставку, тем самым физически отключая источник питания. Этот механизм не только защищает сам конденсатор, но и весь распределительный шкаф, полностью исключая риски, такие как утечка масла или даже взрыв, которые обычно связаны с традиционными масляными конденсаторами. IV. Данные не лгут: почему глобальные рынки смещаются в сторону технологий самовосстановления?

Согласно отраслевым данным QYResearch, к 2031 году мировой рынок самовосстанавливающихся низковольтных параллельных конденсаторов достигнет оценки в 1,935 млрд юаней, при этом совокупный годовой темп роста (CAGR) составит более 4,7%. Эта тенденция обусловлена ​​не только технологическими итерациями; это прежде всего ответ на все более строгие требования к качеству электроэнергии на промышленных объектах, коммерческих зданиях и центрах обработки данных.

В частности, применение покрытий из сплава цинка с алюминием полностью решило присущие традиционным материалам компромиссы, в частности, восприимчивость пленок чистого алюминия к окислению и плохую коррозионную стойкость пленок чистого цинка. Это нововведение гарантирует, что даже при длительных нагрузках переменного тока кривая спада емкости конденсатора остается удивительно плоской.

V. В заключение: откровенные советы для специалистов по закупкам и инжинирингу

Как опытный ветеран отрасли, я хотел бы дать такой совет: при выборе самовосстанавливающихся параллельных конденсаторов не ориентируйтесь исключительно на номинальное значение кВАр; вместо этого обратите пристальное внимание на следующие критические факторы:

Состав материала: используется ли металлизированная пленка из цинк-алюминиевого композита? Используется ли в пленке технология утолщенных краев? (Это напрямую влияет на его способность противостоять пусковым токам.)

Производственный процесс: Надежно ли приклеен напыленный металлический слой? Надежна ли сварка? (Эти факторы определяют контактное сопротивление и количество выделяемого тепла.)

Защитная защита: Оснащен ли он взрывозащищенным устройством отключения при избыточном давлении? Есть ли в нем встроенные разрядные резисторы? (Эти меры обеспечивают безопасность обслуживающего персонала.)

Качество электроэнергии служит «невидимым кровотоком» промышленного производства, а самовосстанавливающийся параллельный конденсатор действует как «суперорган», способный как «генерировать кровь», так и «самоисцеляться».

Если вас все еще обременяет необходимость замены конденсаторов каждые два года — и если вы действительно стремитесь создать среду «минимально укомплектованной» или автоматизированной распределительной подстанции, — то настало время использовать технологию, чтобы навсегда исключить эти скрытые эксплуатационные расходы из вашей бухгалтерской книги.
