Реактор серии низкого напряжения

В современных промышленных энергосетях нелинейные нагрузки, такие как преобразователи частоты и выпрямительное оборудование, действуют как «излучатели гармоник», постоянно внося высокочастотные гармонические загрязнения в сеть, к которой они подключены. Силовые конденсаторы, которые отвечают за компенсацию реактивной мощности, часто несут на себе основной удар гармонических «атак» и часто подвергаются повреждениям от перегрева или даже вызывают резонансные аварии. В такой сильно загрязненной гармониками среде реакторы низковольтной серии абсолютно необходимы: они могут превратиться в «верных рыцарей», обеспечивающих безопасность сети, спасая всю низковольтную систему компенсации реактивной мощности от опасностей сбоя и используя свою гениальную электромагнитную конструкцию для создания прочной линии защиты для батарей силовых конденсаторов.

Гармонические возмущения не просто влияют на один компонент конденсатора; вместо этого они запускают негативную цепную реакцию во всей энергосети, образуя порочный круг от «усиления проблемы» до «концентрированного ущерба». Высокочастотные гармонические токи вызывают значительное увеличение диэлектрических потерь конденсаторов, что приводит к аномальному перегреву внутри конденсаторов и ускоренному старению изоляции. Еще опаснее то, что при приближении частоты гармоник в электросети к собственной частоте цепи «конденсатор-электросеть» возникает неожиданный параллельный резонанс, и значительно повышенное гармоническое напряжение введет в этот цикл в десятки раз больший гармонический ток. В этом порочном круге, где виновниками являются гармоники, злодеяния, совершаемые гармониками на конденсаторах, подобны искусственному применению непрерывных высоковольтных электрических разрядов между выводами конденсаторов, что весьма вероятно приведет к вздутию, взрыву или возгоранию конденсаторов, серьезно угрожая безопасности системы распределения электроэнергии.

Способ, с помощью которого реакторы серии низкого напряжения защищают энергосистему, заключается в «восстановлении импеданса». Последовательный реактор объединяет свое индуктивное реактивное сопротивление (XL) с емкостным реактивным сопротивлением (XC) последовательно, образуя комбинированную цепь, чувствительную к определенным частотам, известную как «настроенный фильтр». Чтобы понять это, воспользуемся метафорой: мы можем рассматривать группу конденсаторов как широкую дорогу, «открытую» для всех частот тока. Гармоники могут беспрепятственно проникнуть на эту дорогу и вызвать на ней сильные заторы (перегрузки). Роль последовательного реактора заключается в установке на перекрестке «умной точки взимания платы за проезд», блокирующей почти все гармонические токи снаружи. Благодаря точному расчету и согласованию эта комбинированная схема (группа конденсаторов и последовательный реактор) представляет емкостные характеристики основной гармоники (50 Гц), то есть пункт взимания платы дает зеленый свет основной гармонике, гарантируя, что компенсация реактивной мощности вообще не будет затронута; в то время как для наиболее вредных целевых гармоник (таких как 5-я/250 Гц) эта комбинированная схема имеет очень высокий общий импеданс, то есть пункт взимания платы за проезд дает красный свет целевым гармоникам, образуя прочный «электромагнитный барьер». В результате подавляющее большинство гармонических токов устраняются этим барьером и перетекают в пути с более низким сопротивлением системы или поглощаются фильтрующими устройствами, тем самым значительно уменьшая гармонический ток, протекающий через конденсаторы, принципиально избегая резонансного усиления.

Первый уровень тройной защиты низковольтного последовательного реактора в основном проявляется в виде прямой защиты конденсаторов. Реактор существенно снижает гармоническую токонесущую способность и диэлектрические потери конденсаторов, восстанавливает рабочую температуру конденсаторов до нормальной, обеспечивает срок службы конденсаторов. Второй уровень тройной защиты проявляется в повышении уровня безопасности системы. Реактор эффективно подавляет резонансные перенапряжения и сверхтоки, которые могут поставить под угрозу всю систему распределения электроэнергии, обеспечивая более стабильную работу трансформаторов и кабелей. Третий уровень тройной защиты проявляется в оптимизации эффективности компенсации. В среде с чистым током конденсатор может более точно задействовать необходимое емкостное реактивное сопротивление, повышая эффективность коррекции коэффициента мощности и избегая неправильных действий отключения или сбоев компенсации, вызванных гармониками.

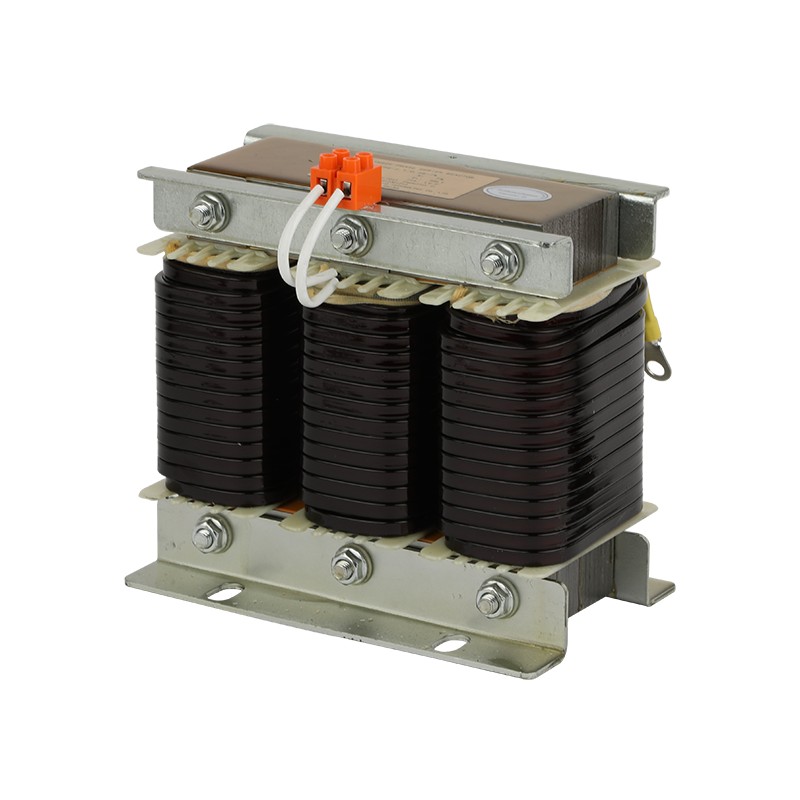

Geyue Electric полностью понимает, что гармонический контроль — это не битва, в которой участвует один компонент, а скорее война за защиту сети, которая требует точного проектирования и координации системы. Geyue Electric не только предлагает высокопроизводительных и надежных «рыцарей-хранителей» — низковольтные реакторы серии CKSG, но также стремится предложить пользователям полный набор решений по компенсации низковольтной реактивной мощности — от точного измерения, анализа гармоник до индивидуальной конструкции компенсации фильтрации. Наша техническая команда имеет опыт диагностики характеристик источников гармоник на месте и подбора наиболее подходящей скорости реактивного сопротивления и компенсационной способности для пользователей, гарантируя совместную работу реактора и конденсатора для достижения наилучшей защитной эффективности. Выбор Geyue означает, что вы выбрали способность систематической интерпретации и способность практического решения проблем качества электроэнергии. Мы готовы защитить каждый ватт электроэнергии в вашей распределительной системе, обеспечивая безопасную, чистую и эффективную работу с помощью профессиональных технологий и надежных продуктов.
