Однофазный цилиндрический конденсатор

В однофазной системе распределения электроэнергии низкого напряжения операция переключения однофазных цилиндрических конденсаторов подобна работе танцора, которому необходимо точно контролировать ритм. Пусковой ток, генерируемый конденсаторами в момент переключения, потенциально может стать скрытым возмущением, влияющим на стабильную работу системы. Тщательное понимание уникальных характеристик пускового тока однофазных цилиндрических конденсаторов и владение эффективными стратегиями подавления являются важной технической основой для построения эффективной и надежной системы компенсации.

По сравнению с поведением импульсного тока трехфазной системы, импульсный ток, генерируемый при включении или выключении однофазного цилиндрического конденсатора, демонстрирует более значительную случайность и непредсказуемость. Когда конденсатор подключен к электросети при пиковом напряжении, запасенная внутри него энергия практически равна нулю. В этот момент напряжение сети будет оказывать резкое зарядное воздействие на конденсатор через полное сопротивление линии, в результате чего мгновенный ток потенциально может в несколько раз превысить номинальный ток. Этот высокочастотный переходный ток большой амплитуды не только вызывает внезапное падение напряжения в системе, но и создает огромную электродинамическую силу внутри конденсатора. Длительное накопление этой электродинамической силы приведет к усталости и повреждению металлизированных пленочных электродов. Особенно в системах, где некоторые конденсаторы уже работают, конденсаторы, подключенные позже, также будут подвергаться обратному разряду со стороны уже заряженных конденсаторов. Это явление наложенного импульсного тока от нескольких источников более сложное, чем явление трехфазной системы.

Чтобы подавить пусковой ток однофазных цилиндрических конденсаторов, необходимо предпринять усилия по двум аспектам: контроль времени и управление импедансом. Наиболее эффективным способом устранения пускового тока является применение технологии синхронного переключения, основанной на обнаружении перехода напряжения через ноль, которая принципиально позволяет избежать скачка напряжения в момент зарядки и позволяет однофазному конденсатору плавно подключаться к электросети в точке перехода напряжения через ноль. Для систем без условия синхронного переключения наиболее экономичным и практичным выбором является последовательное подключение к каждому конденсатору определенного реактора. За счет увеличения импеданса цепи через реактор скорость нарастания тока эффективно ограничивается, а коэффициент пускового тока контролируется в пределах пятикратного номинального тока. В случае параллельного подключения нескольких конденсаторов следует установить минимальный интервал времени переключения, чтобы гарантировать, что предыдущая группа конденсаторов завершит процесс заряда до ввода в работу последующих конденсаторов, избегая взаимного воздействия между конденсаторами.

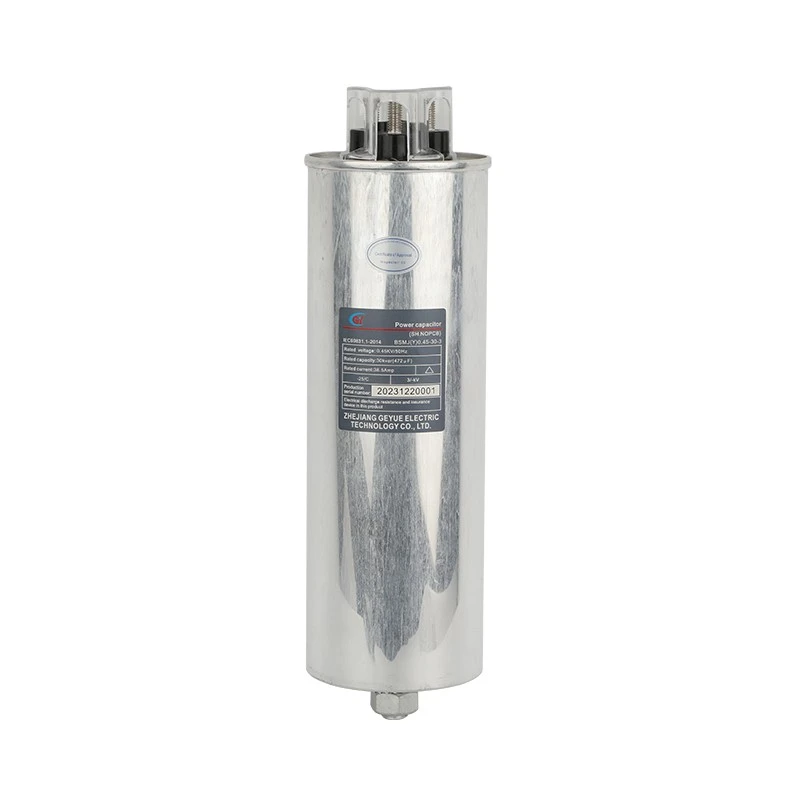

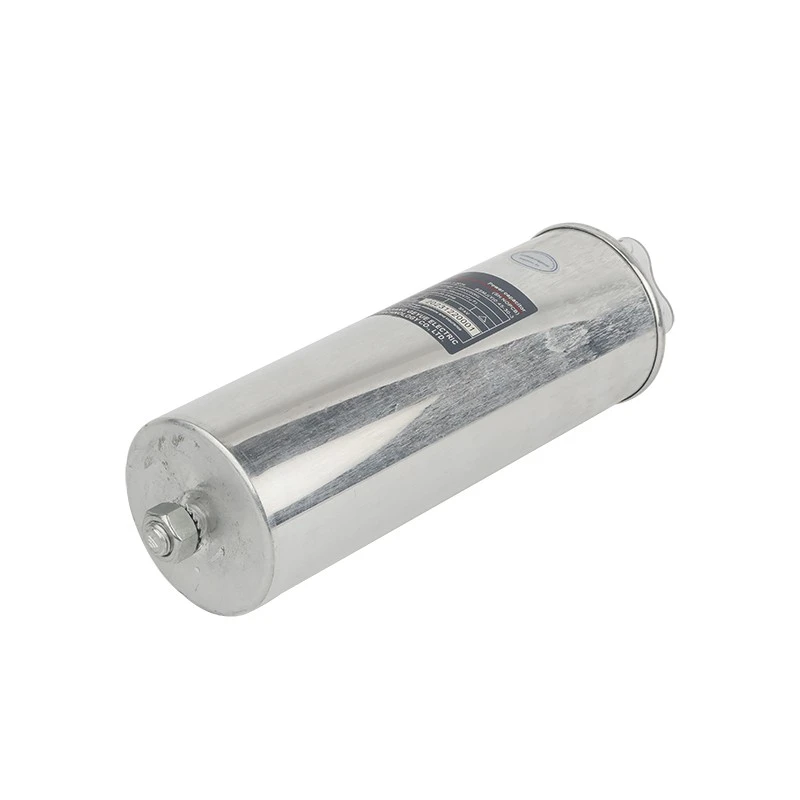

Компания Geyue Electric всесторонне оптимизировала характеристики пускового тока однофазных цилиндрических конденсаторов серии BSMJ(Y). Улучшив структуру внутренних соединений и конструкцию электродов, наша компания значительно повысила механическую прочность конденсаторов этой серии, позволяющую противостоять воздействиям пускового тока. Предоставленный нами специальный токоограничивающий реактор точно подобран по параметрам и может ограничивать пусковой ток в безопасном диапазоне, не влияя на нормальные характеристики компенсации. Для клиентов с особыми требованиями мы также можем предоставить интеллектуальные конденсаторные модули со встроенными полупроводниковыми реле, обеспечивающие действительное переключение без пусковых импульсов.
