Что делать, если в кабинете компенсации недостаточно места?

Предисловие

Недостаточное место для компенсационных шкафов стало общей технической проблемой в обновлениях системы распределения электроэнергии. С помощью расширения производственной шкалы и добавления оборудования спрос на реактивную компенсацию мощности продолжает расти, в то время как физическое пространство, доступное для существующих шкафов компенсации, остается фиксированным. Столкнувшись с этой дилеммой, многие компании сталкиваются с дилеммой: либо инвестируйте высокую стоимость замены всего шкафа, либо выдержать штрафы за счет за электроэнергию, связанные с некачественным фактором электроэнергии. Однако благодаря научным и рациональным техническим решениям можно эффективно увеличить компенсационную способность без замены самого шкафа. В этой статье систематически вводит три проверенные решения, которые помогут вам преодолеть пространственные ограничения.

Компактные пользовательские конденсаторы: предпочтительное решение для оптимизации пространства

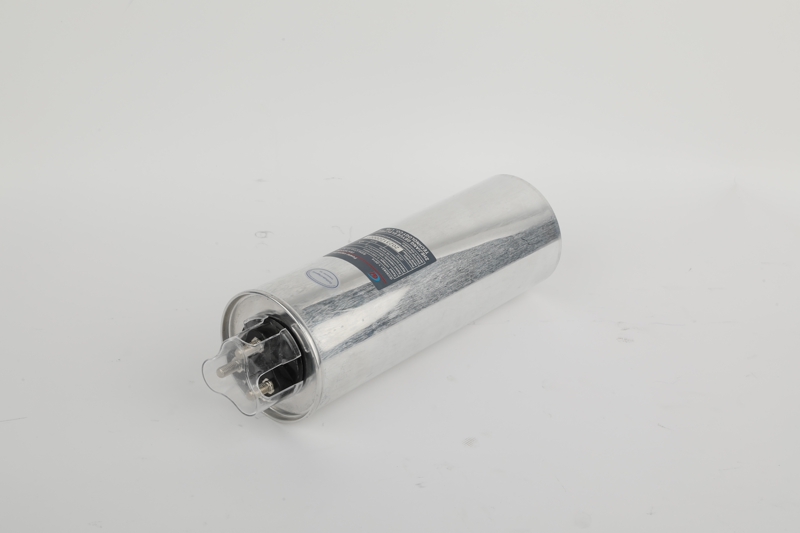

Когда конденсаторы стандартного размера не соответствуют требованиям к установке, компактные пользовательские конденсаторы становятся наиболее прямым решением. Мы разработали серию пользовательскихцилиндрические конденсаторыспециально для ограниченных космических приложений. Например, наш недавно разработанный цилиндрический конденсатор φ180 × 320 мм достигает 30 -киголовой емкости, сохраняя при этом тот же объем, что и обычный продукт 25 кВар. Этот прорыв является результатом трех технологических инноваций: использование 3 мкм ультратонкой металлизированной полипропиленовой пленки увеличивает площадь электрода на единицу объема на 20%; Оптимизированный процесс обмотки ядра увеличивает коэффициент заполнения до более чем 95%; А улучшенный процесс распыления золота в конце листа снижает контактную сопротивление и тепло. Практические применения показали, что эта серия продуктов поддерживает превосходные электрические характеристики, сохраняя при этом температуру ниже 65 тыс., Полностью отвечая требованиям для долгосрочной стабильной работы. Они особенно подходят для модернизации старых шкафов, позволяющих обновлять емкости без изменения существующих монтажных отверстий.

Решение интеллектуальной интеграции конденсаторов: умный выбор для упрощения

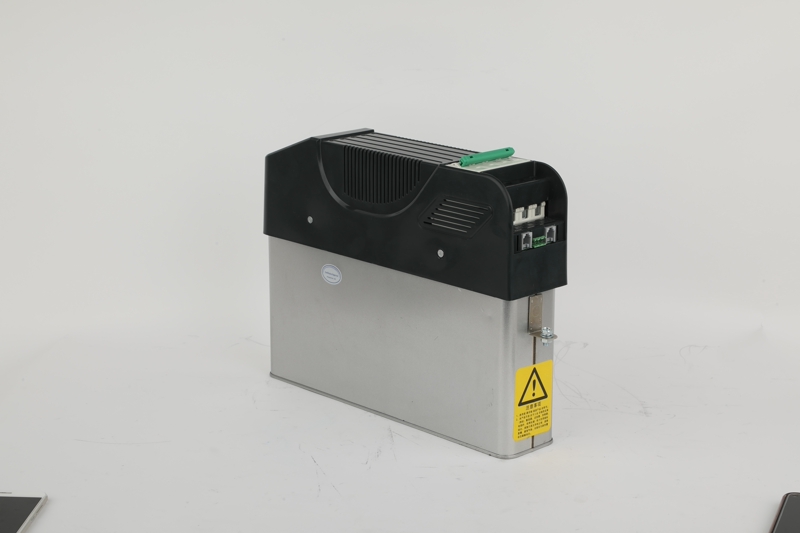

Интеллектуальный конденсаторТехнология предлагает новый подход к оптимизации пространства. Наш интеллектуальный интегрированный модуль конденсаторов интегрирует традиционно отдельные компоненты, такие как контроллеры, контакторы, предохранители, конденсаторы и индикаторные огни в один блок. Например, интеллектуальный конденсатор 30 кВар измеряет только 300 × 200 × 150 мм, что экономит более 40% пространства по сравнению с традиционными дискретными решениями компонентов. Эта интегрированная конструкция не только уменьшает количество компонентов в шкафу, но также упрощает сложность проводки и сводит к минимуму количество точек неисправности. Модульная структура интеллектуального конденсатора поддерживает параллельное расширение и общепринятое обслуживание, гарантируя, что сбой одного модуля не влияет на общую работу системы. Кроме того, интеллектуальные конденсаторы предлагают расширенные функции, такие как переключение с нулевой пересечением, компенсация фазы и самодиагностика разломов, экономия пространства при улучшении производительности системы. Они особенно подходят для новых проектов или комплексных модификаций, что позволяет миниатюризации и интеллектуальные модернизации систем компенсации.

Оптимизация планировки шкафа: искусство использования потенциального пространства

В дополнение к оптимизации выбора оборудования, эффективная конструкция макета шкафа также может раскрыть значительный пространственный потенциал. Благодаря обширной инженерной практике мы определили три проверенных метода оптимизации макета. Во-первых, принять трехмерный подход использования пространства, изменяя традиционный подход к плоскому макету. Используя монтажную конструкцию DIN-RAIL, компоненты сложены вертикально для улучшения использования пространства. Во -вторых, оптимизируйте расположение проводки, используя медные шины вместо кабелей для соединений шины, уменьшая кабельное пространство. Принятие компонентов поворота под прямым углом и настенных настенных настенных установок устраняет потраченное впустую пространство. В -третьих, продвигать модульную конструкцию, объединяя функционально связанные компоненты в стандартные модули. Например, конденсаторы,серии реакторыи предохранители интегрированы в съемную раму для удобного обслуживания и замены. Эти подробные оптимизации обычно разблокируют 15% -25% потенциального пространства установки, создавая условия для расширения и реконструкции.

Рекомендации по выбору решений и реализации

При столкновении с конкретными пространственными ограничениями наиболее подходящее решение должно быть выбрано на основе конкретной ситуации. Для установки с чрезвычайно ограниченным пространством и где изменения в структуре шкафа являются невозможными, компактные пользовательские конденсаторные решения должны быть приоритетными. Для новых проектов или тех, где возможны крупные ремонтные работы,Интеллектуальный конденсаторРешения предлагают лучшие общие преимущества. Когда пространственные ограничения менее серьезны, методы оптимизации макета могут использоваться для решения проблемы, минимизации затрат и упрощения реализации. Подробные измерения и моделирование на месте рекомендуются перед реализацией, чтобы убедиться, что проект осуществима. Для важных проектов рекомендуется сначала создать пробную образец для проверки установки, чтобы избежать проблем во время массовой реализации. Во время реализации необходимо соблюдать осторожность для поддержания достаточного пространства для рассеивания тепла и безопасных расстояний, а безопасность оборудования не должна принести в жертву ради использования пространства.
