Реакторы в шкафах компенсации низкого напряжения: необходимое оборудование или дополнительная стоимость?

Часто сжигает ли компенсационный шкаф на вашей фабрикеконденсатор? Или измерение обнаружило, что гармоники сетки питания слишком велики, и даже выключатель можно увидеть, когда конденсатор включается и выключен. Причиной повреждения конденсатора может быть отсутствие серийного реактора. Потому что в сетке мощности 400 В, есть два недостатка, когда конденсатор напрямую подключен к энергосистеме. Одним из них является то, что ток воздействия достигнет своего пика в момент питания, который легко сжечь разъем переключателя. Во -вторых, гармонический ток слишком большой, что заставит конденсатор всерьез или даже сгореть. Оснащен реактор с соответствующими параметрами, может эффективно решить эти две задачи. В этой статье будет объяснена, является ли реактор необходимым оборудованием, описывая принцип работы реактора, роль, которую он играет в кабинете компенсации, и фактический эффект работы.

Принцип работы низкого напряжениясериал реактор

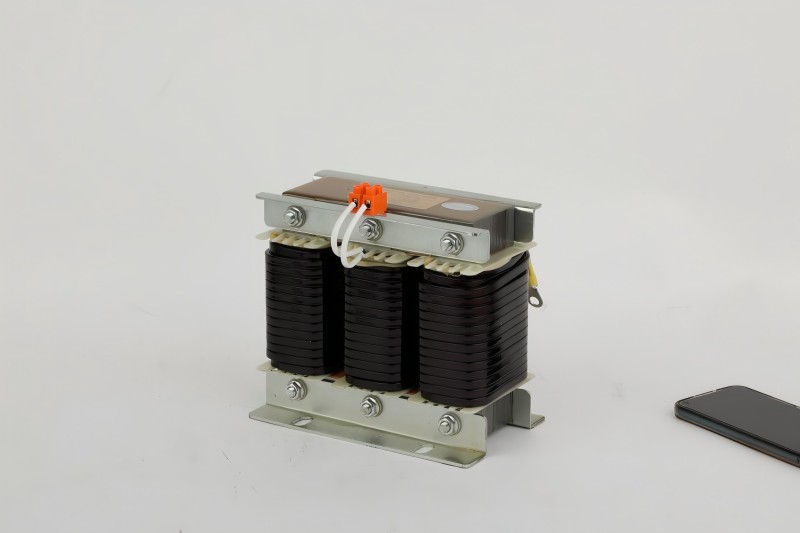

Реактор состоит из железного ядра и катушки, которая последовательно соединена перед конденсатором компенсационного шкафа. Когда ток проходит через катушку, железное ядро ​​будет генерировать магнитное поле, которое может противостоять изменению тока. В настоящее время конденсатор включен, ток внезапно увеличится, и магнитное поле генерирует обратную силу, что ограничивает ток воздействия на безопасное диапазон. Когда в силовой сетке генерируется высокочастотный бродячий ток, катушка генерирует более сильное сопротивление, вызывая преобразование тока в тепло и потребляется. Благодаря этим операциям конденсатор защищен от воздействия чрезмерного тока и повреждения от перегрева.

Роль реактора в кабинете компенсации

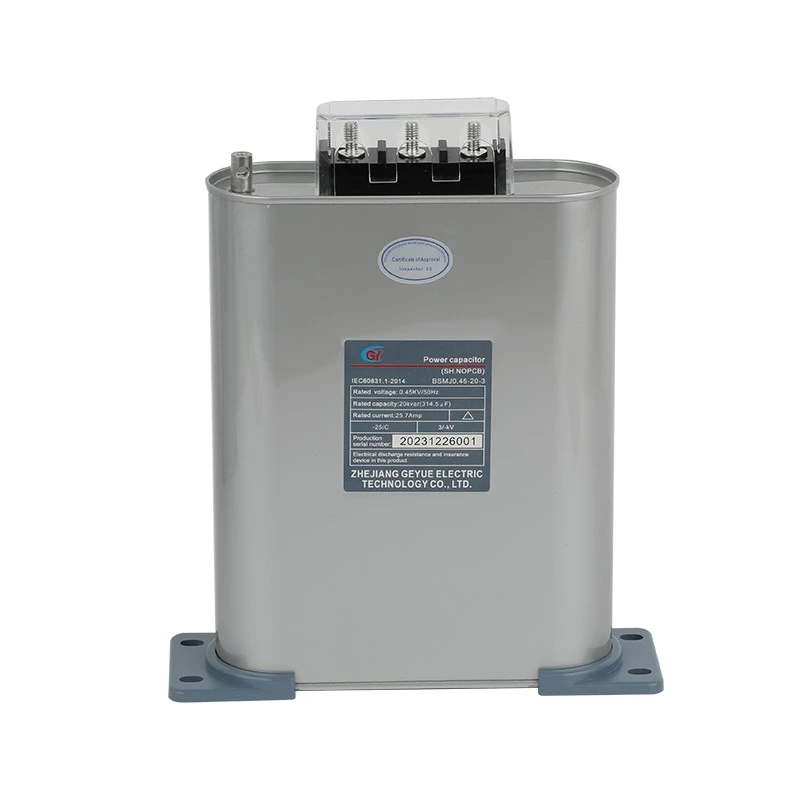

Как упомянуто в приведенном выше принципе работы, реактор может подавить огромный ток, созданныйСиловой конденсаторКогда он включается в 10 раз превышает нормальное значение, защищая контакты переключателя от плавления и сварки. Эта функция состоит в том, чтобы предотвратить сжигание оборудования, когда оно включено. Другая функция-перехват высокочастотного шума. Эти две функции реактора могут продлить срок службы конденсатора. Конденсаторы в кабинете компенсации без реактора могут быть отменены через 2 года. После того, как он был оснащен реактором, компенсационный шкаф может использоваться более 8 лет, что значительно снижает стоимость технического обслуживания. Эти две функции не могут быть заменены другими компонентами. Компенсационный шкаф без реактора неизбежно будет сожжен при включении, или конденсаторы будут повреждены партиями, что отражает необходимость реактора.

Как выбрать подходящий сериал реактор

Чтобы выбрать подходящий реактор, существует два основных аспекта: один из них-выбрать соответствующую скорость реактивного сопротивления, а другой-выбрать соответствующую мощность в тока.

Скорость реактивного вещества относится к силе сопротивления реактора к высокочастотному току. Если это машина на фабрике, такой как машина, машина для литья под давлением или другое оборудование или фотоэлектрическая выработка электроэнергии, то выберитереакторс частотой реактивного сопротивления 7%, потому что он может блокировать высокочастотные гармоники 250 Гц, генерируемые этим оборудованием. Если это большой светодиодный экран в торговом центре, централизованный источник питания компьютера или устройство для зарядки, то выберите реактор со скоростью реактивного вещества 14%, поскольку он может блокировать гармоники 150 Гц, генерируемые этим оборудованием.

Кроме того, необходимо выбрать подходящую текущую емкость. Ток, разрешенный проходить через реактор, должен быть более чем в 1,35 раза превышает номинальный ток конденсатора. Поскольку в фактической работе гармоники в сетке силовой сетки увеличат общий ток, а достаточная маржа должна быть зарезервирована, чтобы избежать перегрузки и сжигания катушки реактора.

Короче говоря, выберите 7% для заводских машин и 14% для светодиодных экранов. Ток реактора равен току конденсатора, умноженного на 1,35. После сборки коснитесь корпуса реактора. Если он не горячий в течение более трех секунд, он квалифицирован.

Фактический эффект работы

Когда компенсационный шкаф на насосной фабрике не был оснащен реактором, рабочая температура конденсатора достигла 85 градусов по Цельсию, превышая национальный стандарт 70 градусов по Цельсию. Почти 40% конденсаторов будут сгореть каждый год. После установки7% реактортемпература конденсатора упала примерно до 55 градусов по Цельсию, а доля гармоник в энергетической сетке упала с 19% до 6%. Срок службы конденсатора был продлен в среднем до двух лет до более чем восьми лет. Это изменение заставило оборудование работать более стабильно и сэкономил затраты на техническое обслуживание.
