Как следует оптимизировать выбор коммутационных устройств (контакторов, тиристоров и составных переключателей) на основе характеристик нагрузки?

В системе компенсации реактивной мощности с низким напряжением устройство переключения служит в качестве компонента ядра, а его производительность напрямую влияет на стабильность, скорость отклика и срок службы компенсационного оборудования.Контакторы, тиристоры исоставные переключателиявляются распространенными методами переключения, каждый со своими применимыми сценариями. В качестве производителя оборудования для компенсационной компенсации с низким напряжением, Geyue Electric полностью понимает, что выбор переключателя должен быть тесно объединен с характеристиками нагрузки для достижения оптимальной работы системы. Характеристики нагрузки включают такие факторы, как тип нагрузки, частота вариации, токочный удар и гармоническое содержание, которые определяют скорость переключения, долговечность и способность противопоставленного переключателя. Следовательно, научно, выбор переключателей может не только значительно улучшить качество электроэнергии электрической системы, но также помочь пользователям достичь эффективного управления энергией за счет снижения потребления энергии и технического обслуживания.

Классификация и влияние нагрузочных характеристик

Понимание характеристик нагрузки является обязательным условием для выбора коммутационного устройства, поскольку характеристики нагрузки определяют электрическое напряжение и условия окружающей среды, которым коммутационное устройство должно выдерживать. В промышленных применениях нагрузки обычно подразделяются на резистивные нагрузки, индуктивные нагрузки, емкостные нагрузки и т. д. Резистивные нагрузки, такие как осветительное и нагревательное оборудование, имеют токи и напряжения в одной фазе, что может привести к относительно небольшому пусковому току во время переключения переключателя, но требования к скорости срабатывания переключателя не высоки. Индуктивные нагрузки, такие как двигатели и трансформаторы, склонны генерировать импульсные токи высокой амплитуды и скачки напряжения во время переключения переключателей, что требует, чтобы коммутационное устройство имело сильные противоударные свойства и функции быстрого гашения дуги. Емкостные нагрузки обычно находятся в самих компенсационных конденсаторах. Процесс переключения компенсационных конденсаторов может вызвать мгновенные скачки тока, особенно при частом переключении, что может привести к износу или перегреву контактов коммутационного устройства.

Кроме того, частота изменений нагрузки и содержание гармоник также являются важными факторами при выборе переключателя. Для быстро изменяющихся нагрузок, таких как сварочные машины и оборудование для преобразования частоты, необходимо для предотвращения колебаний напряжения, вызванное переключающим устройством с высокой частотой переключения. В высокой гармонической среде, такой как система с переменным частотным приводом, она может вызвать проблемы электрического резонанса или перегрева, требуя проекта, которая может противостоять гармоническим помехам. На практике Geyue Electric обнаружил, что игнорирование характеристик нагрузки часто приводит к преждевременному отказу переключения или плохой компенсации. Следовательно, углубленный анализ типа нагрузки и режима работы является первым шагом в оптимизации выбора переключателя.

Применимые сценарии и ограничения контакторов

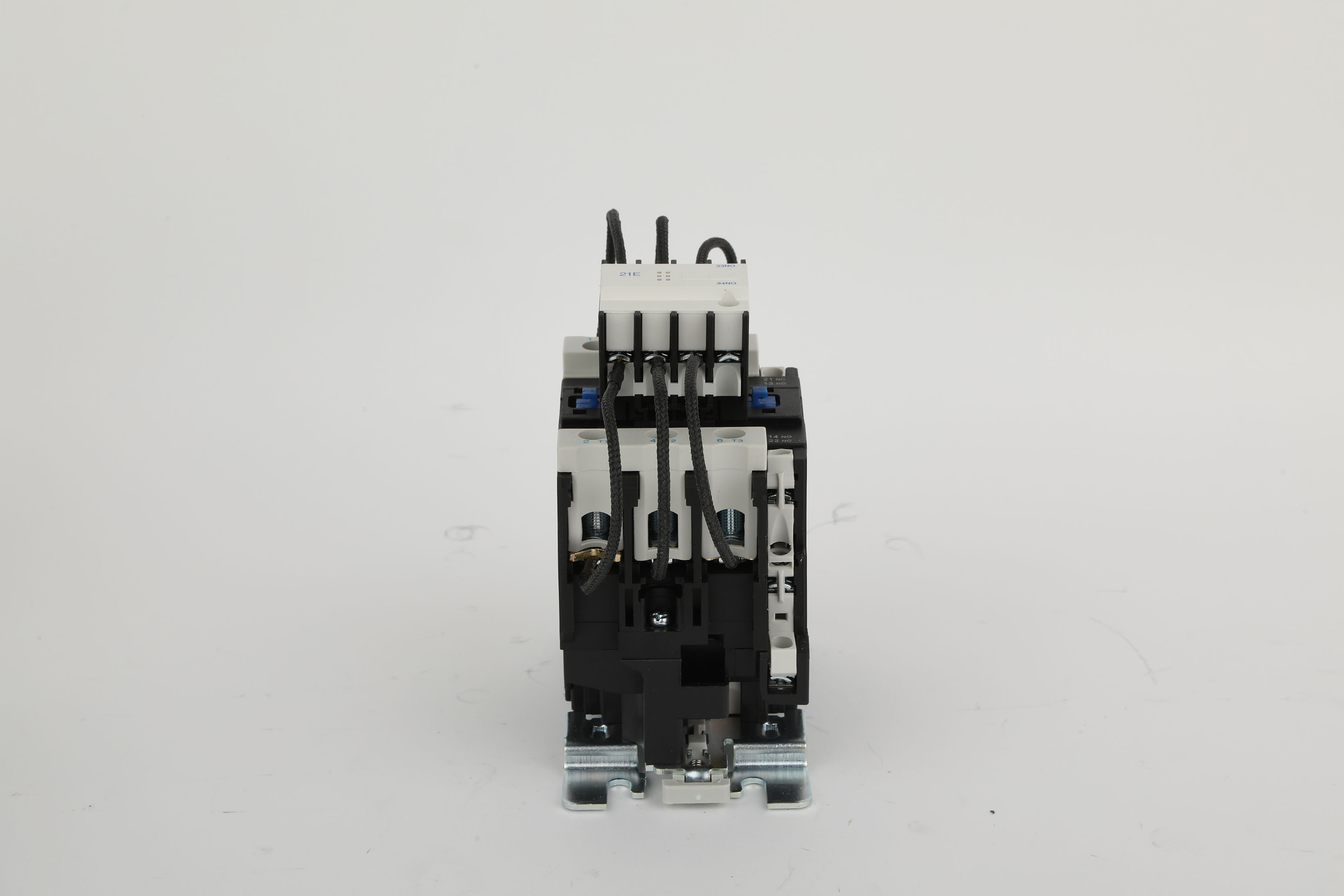

В качестве механического переключающего устройства контактор широко используется в компенсации реактивной мощности из -за его низкой стоимости, простой структуры и высокой надежности. Контактор достигает переключения путем электромагнитного управления контактом, чтобы закрыть или открыть. Он подходит для сценариев, где нагрузка меняется медленно, а частота переключения низкая. Например, в стабильной системе распределения контактор может эффективно обрабатывать резистивные или легкие индуктивные нагрузки и легко поддерживать с длительным сроком службы. Однако при переключении индуктивных или емкостных нагрузок контактор может генерировать дуги и механический износ. Особенно при частых операциях точки контакта контактора склонны к эрозии, что непосредственно приводит к увеличению контактного сопротивления и энергопотребления.

Geyue Electric отмечает, что среди всех коммутационных устройств контакторы имеют относительно более низкую скорость срабатывания, обычно время срабатывания превышает несколько десятков миллисекунд. Это в некоторой степени ограничивает их применение в динамической компенсации. Для быстро меняющихся нагрузок, например, индуктивных, задержка переключения контакторов может привести к несвоевременной компенсации, тем самым влияя на качество электрической энергии. Кроме того, в средах с высоким уровнем гармоник на работу электромагнитного механизма контакторов могут влиять гармоники, что может привести к неправильным действиям или шуму электромагнитного механизма. Таким образом, хотя контакторы имеют преимущества в проектах, чувствительных к затратам, их ограничения требуют от пользователей тщательного рассмотрения характеристик нагрузки при выборе оборудования и избегания использования контакторов в качестве переключающих устройств в сценариях с быстроизменяющимися нагрузками или нагрузками с высокими ударными нагрузками.

Преимущества и поля применения тиристоров

В качестве полупроводникового переключающего устройства тиристоры славится своим отсутствием контактов, высокоскоростной реакции и высокой надежности. В отличие от контакторов, тиристоры особенно подходят для применений в условиях нагрузки с быстрым и частым переключением. Управляя сигналом затвора, тиристоры могут достигать нулевого переключения, эффективно устраняя токи и пики напряжения, и точно компенсируя индуктивные и емкостные нагрузки. Например, в ситуациях, когда частые колебания нагрузки, например, на сталелитейных заводах или автомобильных производственных линиях, тиристоры могут завершить переключение в течение миллисекунды, обеспечивая оптимизацию коэффициента мощности в реальном времени и значительно снижая напряжение и колебания тока в электросети.

Geyue Electric подчеркивает, что преимущества тиристоров заключаются в их длительных требованиях срока службы и низкого обслуживания. Во -вторых, поскольку у тиристоров нет механических компонентов, они менее подвержены эффектам износа или дуги по сравнению с контакторами. Наконец, что не менее важно, тиристоры стабильно работают в высокой гармонической среде и могут противостоять определенным нарушениям электричества. Тем не менее, тиристоры также имеют недостатки, такие как высокая стоимость и строгое требования к рассеянию тепла. При применении тиристоров для переключения в высокотемпературных или высоких условиях, устройство рассеивания тепла должно быть оборудовано одновременно; В противном случае тиристоры, вероятно, будут повреждены из -за перегрева. Кроме того, тиристоры могут генерировать ток утечки в условиях низкой нагрузки, что значительно влияет на эффективность переключения. Следовательно, перед выбором тиристоров необходимо тщательно оценить частоту переключения нагрузки и условия теплового управления, чтобы обеспечить баланс между экономическими показателями и эффективностью в системе компенсации реактивной мощности.

Схемы интеграции и оптимизации для составных переключателей

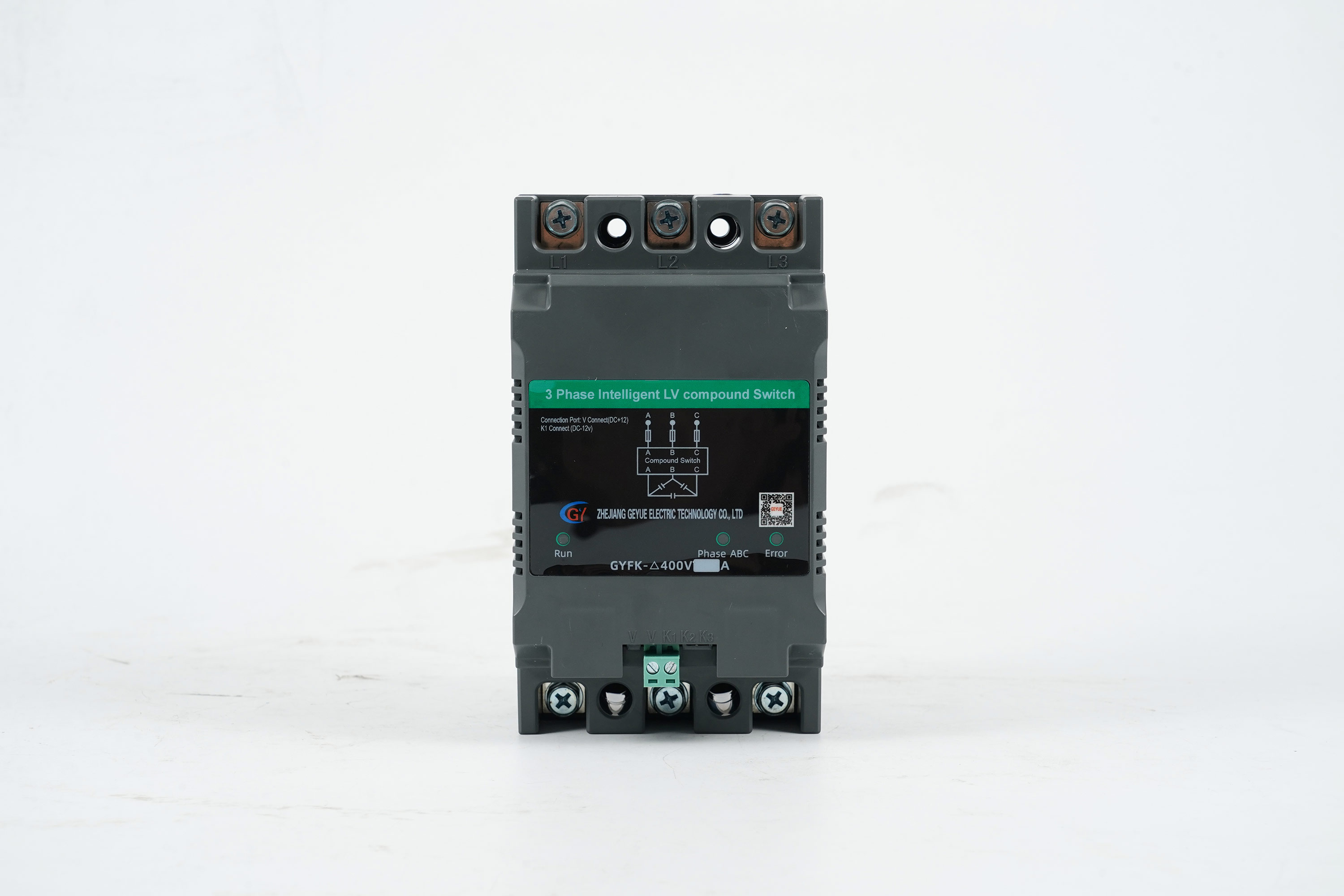

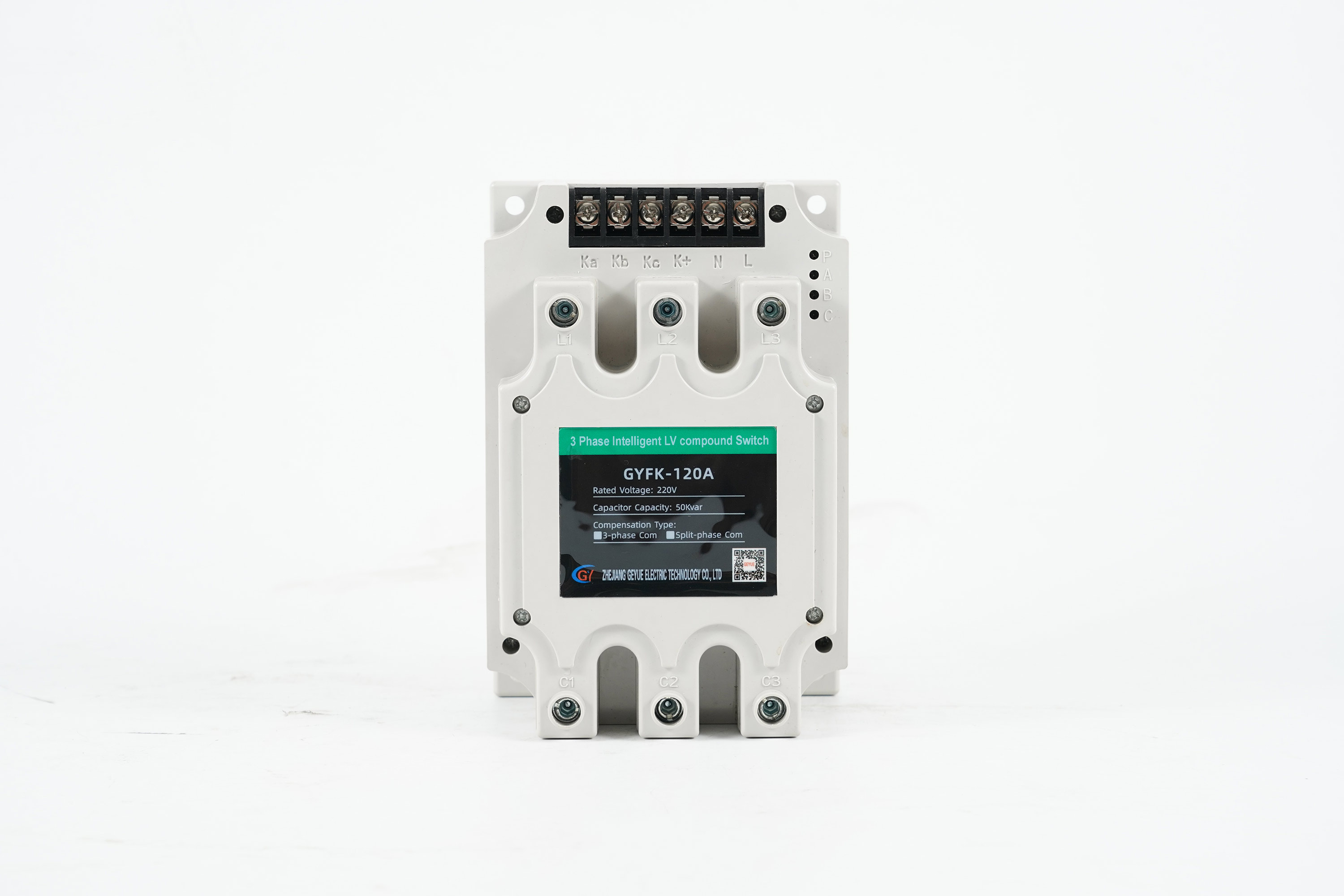

Составные переключатели объединяют преимущества контакторов и тиристоров, достигая оптимизированного процесса переключения посредством интеллектуального управления. На начальном этапе составной переключатель использует тиристор для переключения с нулевым напряжением, чтобы избежать амортизатора тока; Впоследствии контактор берет на себя постоянный ток, снижая потребление энергии и потерю тепла. Эта конструкция делает комплексные переключатели подходящими для сценариев смешанной нагрузки, таких как промышленные системы с обоиным оборудованием, и часто колеблющиеся нагрузки. Geyue Electric проверяет в нескольких проектах, что составные переключатели могут значительно повысить долговечность и энергоэффективность переключателя, особенно в высоких или высоких условиях.

Оптимизация составных переключателей заключается в его адаптивной способности, которая может автоматически регулировать стратегию переключения в соответствии с характеристиками нагрузки. Например, в сценариях высокой индуктивной нагрузки, таких как запуск двигателя, составные переключатели сначала используют тиристоры для плавного перехода, а затем переключаются на контакторов для поддержания работы, тем самым уменьшая электрическое напряжение. В то же время соединения решают проблемы с рассеянием тепла чистых тиристоров и повышают надежность системы. Однако структуры композитных переключателей сложны, их затраты выше, чем у отдельных коммутаторов, и они имеют более высокие требования к логике управления. Geyue Electric предполагает, что в тех случаях, когда характеристики нагрузки являются переменными или когда энергоэффективность строго требуется, составные переключатели могут быть предпочтительным выбором. Благодаря интегрированной конструкции, составные переключатели могут достичь снижения долгосрочных эксплуатационных затрат.

В качестве производителя оборудования для реагирующего компенсационного компенсации с низким напряжением, Geyue Electric получила представление о многолетней практике: выбор коммутационных устройств должен основываться на всестороннем анализе нагрузки и технической экономической оценке. Мы рекомендуем, чтобы пользователи сначала провели диагноз характеристики нагрузки, включая, помимо прочего, измерение типа нагрузки, частоты вариации, гармоники тока и температурных условий и т. Д. Для стабильных резистивных нагрузок, контакторы могут быть достаточно экономичными; Для быстрых динамических нагрузок тиристоры или составные переключатели являются более предпочтительными. Geyue Electric предоставляет профессиональные индивидуальные решения с помощью моделирования и мониторинга в реальном времени, чтобы помочь пользователям соответствовать наиболее подходящему типу коммутационного устройства. Если вы ищете подходящего поставщика решений для компенсации в реактивной мощности, пожалуйста, не стесняйтесь связываться с нами поinfo@gyele.com.cnПолем Наша техническая команда будет общаться с вами.
