Как реакторы решают проблему взрыва конденсатора?

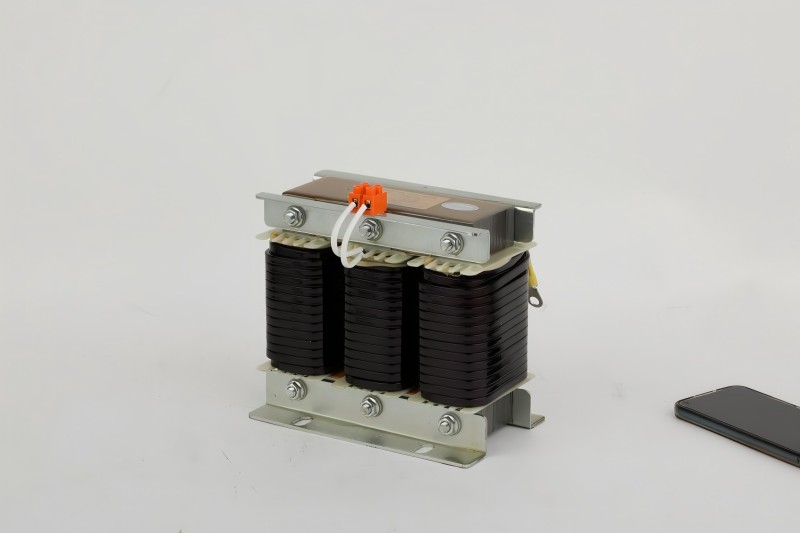

Как ключевое устройство в системе компенсации реактивной мощности,сериал реакторПолагается на электромагнитные характеристики индукции индуктивной катушки для достижения всестороннего управления энергетической сетью. Его основная система стоимости построена на четырех технических измерениях: подавление высокочастотных источников загрязнения гармоники посредством индуктивных барьеров; Создание динамической цепочки компенсации реактивной мощности для стабилизации колебаний напряжения; Точное исправление отклонений коэффициента мощности; и создание механизма защиты на уровне оборудования для сокращения потерь. Синергия этих функций в основном оптимизирует качество энергии при одновременном снижении затрат на техническое обслуживание оборудования и энергетические отходы. В этой статье будет проанализировать путь функциональной реализации реактора с точки зрения электромагнитных принципов и контроля системы.

Гармоничный механизм подавления

Нелинейные нагрузки, такие как инверторы и выпрямители в сетке силовой сетки, генерируют богатый спектр гармоник высокого порядка, с типичными характеристиками целочисленных многочастотных токов, таких как 5-й (250 Гц) и 7-е (350 Гц). Основной функцией серийного реактора является построение частотно-селективного импедансного устройства. Его индуктивная формула реактивного сопротивления xl = 2πfl показывает, что когда значение индуктивности L постоянно, индуктивное реактивное сопротивление линейно увеличивается с частотой f. Когда скорость реактивного сопротивления предназначена для 7%, импеданс для 5-й гармоники увеличивается до 35 раз больше, чем у фундаментальной волны, образуя сильный канал затухания для высокочастотного тока. Ключевой точкой управления является настройка резонансной частоты: Формула инженерного расчета F0 = 1/(2π√LC) должна быть скорректирована до ниже самой низкой характерной гармоники, чтобы гарантировать, что емкостные характеристики импеданса представлены в полосе частоты гармоники. В то же время, для поддержания кривой намагниченности в линейной области используются магнитная плотность плотности. Это комплексное решение снижает общую коэффициенту искажения гармонических искажений в системе с 35%до ниже 5%, а резонансная коэффициент устранения риска перенапряжения превышает 99,9%.

Механизм стабилизации напряжения

Когда система реактивной реактивной мощности вызывает падение напряжения, традиционныйКонтактор ACПереключение мощного конденсатора имеет задержку отклика на 80-200 мс. Система динамической компенсации, основанная на реакторе, основана на трех инновациях: использование группы тиристорных клапанов для достижения скорости переключения полуцикла (10 мс); Настройка схема обнаружения дифференциала DU/DT для захвата 0,5% незначительного изменения напряжения; и расчет компенсационной способности в режиме реального времени через формулу ΔQ = U²ωC. Когда обнаруживается падение напряжения на 3%, система управления завершает обработку сигнала, генерацию стратегии и выходной сигнал пульса в течение 15 мс, что приводит к тому, что в реактор-капаситорском блоке для вывода точной реактивной мощности. Этот процесс дает полную игру для характеристик подавления тока нагрузки реактора, ограничивая ток закрытия конденсатора в пределах 20 раз превышающего номинального тока (обычные растворы достигают 200 раз), одновременно подавляя скорость правления дуги переключателя на 78%, контролируя отклонение напряжения в пределах целевого диапазона ± 1%и обеспечивая непрерывную работу сенсорных нагрузок.

Путь улучшения фактора мощности

Компонент отставания тока, вызванный индуктивной нагрузкой, уменьшает коэффициент мощности до ниже 0,7. Департамент энергоснабжения реализует вознаграждения и штрафы в соответствии с «методом платы за электроэнергию по корректировке электроэнергии». Механизм коррекции серийного реактора разделен на три этапа: доСиловой конденсаториспользуется, его индуктивные характеристики реактивного сопротивления ограничивают пик тока запуска до безопасного порога; Во время работы образуется канал фильтра LC для сжатия искажения фонового гармонического напряжения от 15% до 3%; Модуль автоматической настройки настроен для постоянного отслеживания изменений нагрузки и динамической настройки конфигурации переключения конденсатора с помощью алгоритма PID. Фактические данные работы показывают, что система увеличивает коэффициент мощности с 0,8 до 0,99 за 200 мс, а устойчивое колебание составляет менее 0,01. Средний ежемесячный плата за электроэнергию за электроэнергию изменяется с штрафа в размере 20 000 долларов США до вознаграждения в размере 10 000-20 000 долларов США.

Реализация функции защиты оборудования

Потеря оборудования в гармонической среде происходит от трех физических эффектов: эффект кожи увеличивает сопротивление проводника с квадратным корнем частоты; Потеря вихревого тока пропорциональна квадрату частоты; Потеря гистерезиса пропорциональна частоте и амплитуде плотности магнитного потока. Реактор действует как гармонический фильтр, ослабляя компонент 250 Гц более чем на 20 дБ, уменьшая потерю нагрузки трансформатора 1600 кВА на 12,7 кВт. Эквивалентная годовая экономия электроэнергии составляет 110 000 градусов, повышение температуры обмотки горячей точки снижается на 23 тыс., Скорость старения изоляции снижается до 1/3,7, срок службы оборудования продлевается с 15 лет до 25 лет, а частота обслуживания неисправностей снижается на 68%.

Образование экономической ценности

Модель экономической выгоды серийного реактора включает прямые и косвенные преимущества: в системе распределения 1000 кВА гармоническое управление уменьшает потери трансформатора и линии на 9,8 кВт, экономия 86 000 кВт -ч в год; Скорость несчастного случая на конденсаторе составляет нулевой уровень, что экономит в среднем 10 000 долл. США в виде затрат на запасные части в год; Устранение убытков простоя эквивалентно 40 000 долл. США; и бонус фактора электроэнергии имеет годовой доход в размере 5000 долларов США. Статический период окупаемости инвестиций составляет 2,3 года, а общий доход в течение десятилетнего жизненного цикла в 7,1 раз превышает стоимость покупки оборудования, при этом внутренняя ставка прибыли (IRR) превышает 36%.

Заключение

Асериал реакторСоздает четырехмерную систему управления посредством принципа электромагнитной индукции: изменяющаяся частотная индуктивность для подавления гармоник, быстрый отклик на стабилизацию напряжения, динамическая настройка для правила мощности и подавление потерь для продления срока службы оборудования. Его техническая реализация зависит не от сложных систем управления, а на точную конструкцию параметров индуктивности (оптимизация свойства материала и предварительный контроль системного резонанса. В процессе промышленных энергетических сетей, движущихся в эпоху высокой энергоэффективности, реакторы продолжают предоставлять основные гарантии и реконструировать уравнение баланса между качеством электроэнергии и экономическими выгодами.
