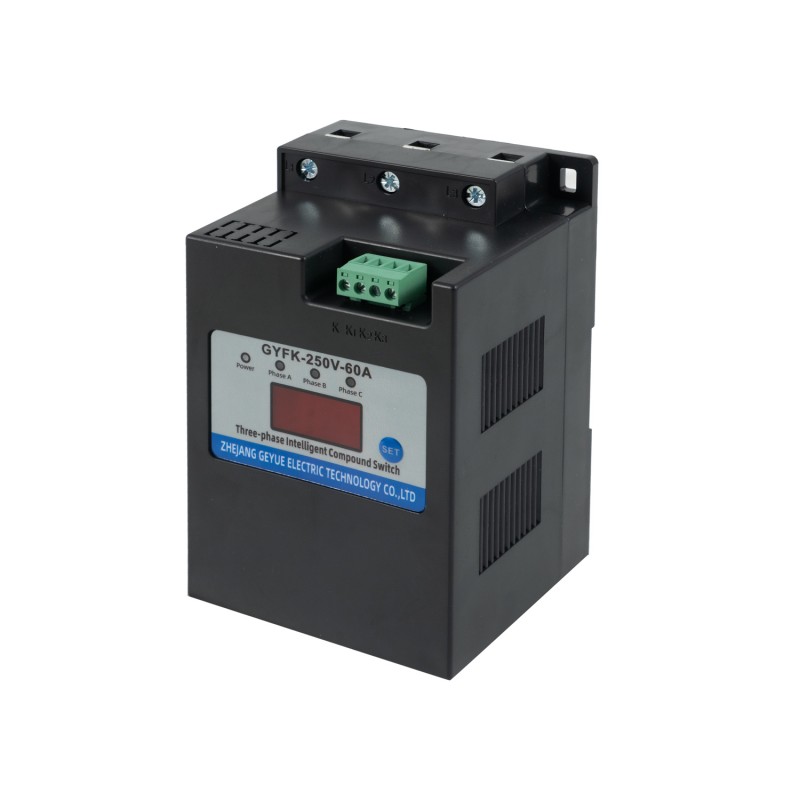

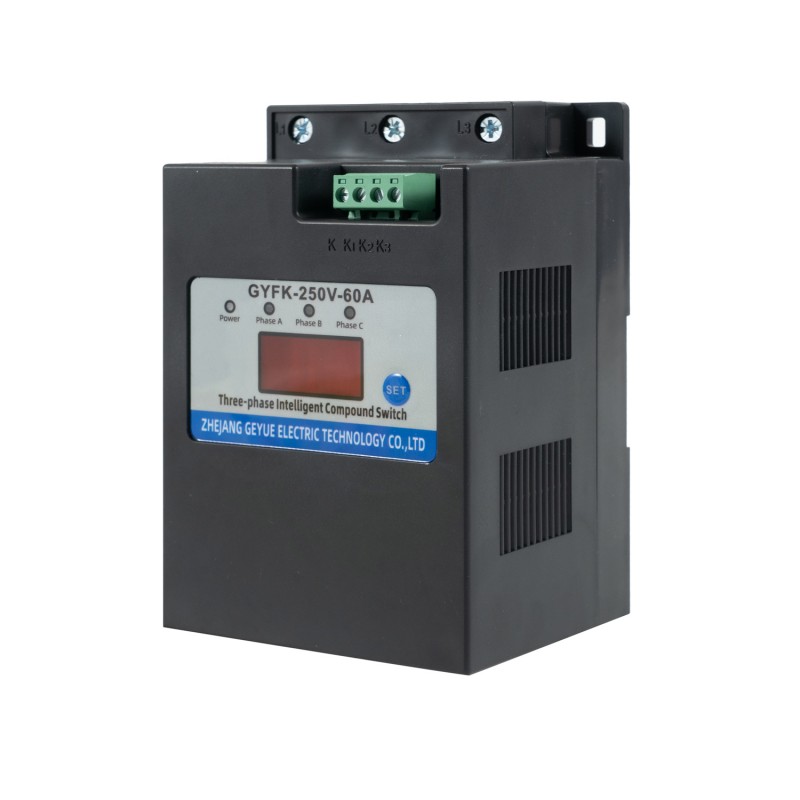

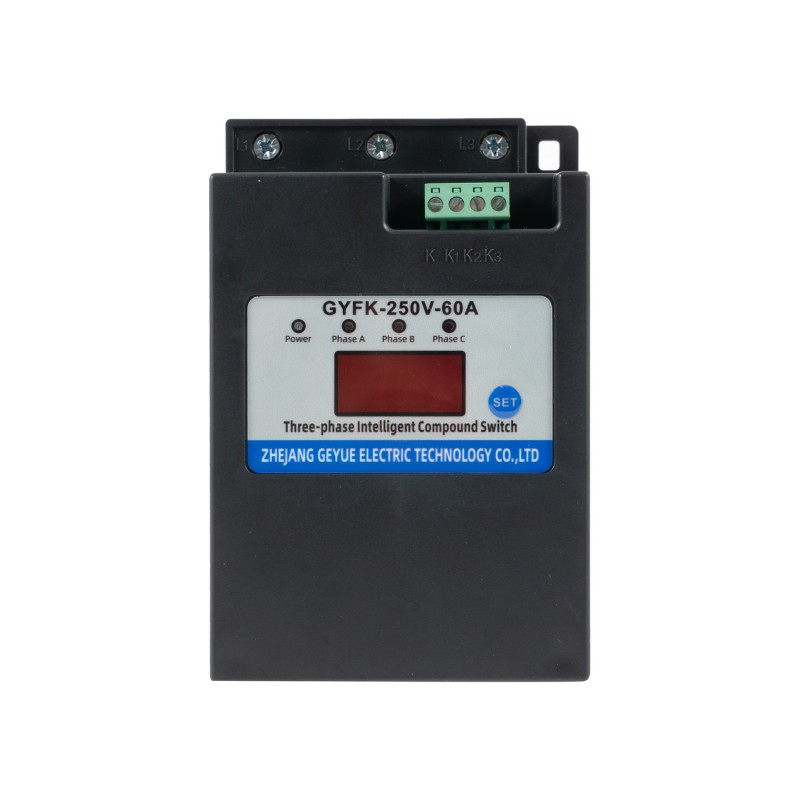

GYFK-250V Компенсационный трехфазный переключатель с разделенной фазой

В современном промышленном секторе, который стремится к высокой эффективности, энергосбережению и безопасности сети, технология компенсации низковольтной реактивной мощности переживает новый виток глубоких инноваций. Внутреннее противоречие традиционных схем переключения конденсаторов, которое требует компромисса между подавлением пускового тока и экономией эксплуатационных потерь, уже давно беспокоит многих инженеров. Как профессиональный производитель оборудования с более чем десятилетним опытом работы в области качества электроэнергии, компания Geyue Electric, обладая глубоким пониманием сути технологии компенсации низковольтной реактивной мощности, успешно выпустила на рынок трехфазный составной переключатель с разделенной фазой компенсации GYFK-250V. Этот инновационный составной переключатель сочетает в себе преимущества тиристоров и механических контактов, умело решая эту отраслевую задачу.

Бесшовное переключение: точность технологии Zero-Inrush

Традиционный механический переключатель, контактор переменного тока серии CJ19, страдает присущим ему механическим гистерезисом и характеристиками дребезга контактов, что затрудняет точный захват и выполнение коммутационных действий в точке перехода напряжения переменного тока через ноль. Это техническое ограничение приводит к значительной разнице потенциалов между напряжением на клеммах конденсатора и напряжением сети в момент подключения к сети, что неизбежно приводит к возникновению огромного пускового тока. Этот пик пускового тока может в десятки раз превышать номинальный ток конденсатора, что не только вызывает электрическую нагрузку на конденсатор и сокращает срок его службы, но также вызывает мгновенное падение напряжения в сети, мешая нормальной работе другого чувствительного оборудования на той же шине.

Основная идея конструкции трехфазного комбинированного переключателя с разделенной фазой компенсации GYFK-250V, разработанного Geyue Electric, сосредоточена в его инновационном режиме переходного переключения «сначала тиристор, потом реле», фундаментально решая эту общеотраслевую проблему. Когда система управления этого составного переключателя получает внешнюю команду переключения, ее встроенный высокопроизводительный микропроцессор немедленно запускает интеллектуальную программу принятия решений. Микропроцессор измеряет форму сигнала напряжения сети переменного тока в режиме реального времени с высокой скоростью, прогнозируя и фиксируя оптимальную точку перехода напряжения через ноль с помощью точных алгоритмов.

Уловив этот теоретически «нулевой» момент, трехфазный составной переключатель GYFK-250V с разделенной фазовой компенсацией сначала приводит в действие высокоскоростной тиристор (т. е. кремниевый выпрямитель) для выполнения точного запуска. Поскольку тиристор срабатывает, когда напряжение пересекает ноль, это обеспечивает «соединение с нулевым напряжением» с теоретически отсутствием скачка напряжения во время подключения конденсатора и «отключение с нулевым током» без скачка тока во время отключения. Этот механизм подавляет пусковой ток (импульсный ток) в момент закрытия и открытия до незначительного уровня, обычно ограниченного в пределах 1,5 номинального тока конденсатора.

Изобретательность всего этого процесса заключается в том, что трехфазный составной переключатель GYFK-250V с разделенной фазовой компенсацией, подобно искусному микроскульптору, полагается не на принудительное механическое замыкание, а, скорее, на сверхвысокую скорость электронных компонентов и дальновидное решение интеллектуального управления для завершения электрического соединения в самый плавный момент, когда формы тока и напряжения естественным образом пересекают ноль. Это действительно обеспечивает гибкий доступ и отключение с «нулевым воздействием» на электросеть, идеальную защиту конденсаторов и оборудования внешнего источника питания, а также значительно повышает надежность и долговечность системы компенсации реактивной мощности.

Операция с низкими потерями: эффективность стационарного интеллекта

Однако физическая характеристика тиристора составляет падение напряжения примерно 1 В в проводящем состоянии, а это означает, что когда ток нагрузки протекает через тиристор в течение длительного периода, он будет генерировать значительные потери проводимости и значительное выделение тепла. Это не только увеличивает ненужные эксплуатационные расходы, но также создает постоянные проблемы для конструкции рассеивания тепла и долгосрочной надежности системы компенсации низковольтной реактивной мощности. Способность идеально преодолеть эту проблему является еще одним аспектом инженерной мудрости, продемонстрированной при разработке трехфазного составного переключателя GYFK-250V с разделенной фазовой компенсацией компании Geyue Electric.

В тот момент, когда тиристор завершает проведение без пусковых импульсов, интеллектуальная схема управления на базе микропроцессора внутри трехфазного составного переключателя с разделенной фазой компенсации GYFK-250V немедленно инициирует следующее действие. Эта интеллектуальная схема управления точно выдает команды, быстро приводя параллельное магнитное реле с фиксацией (т. е. механические контакты) к синхронному замыканию. Благодаря специальным материалам контактов и конструкции магнитного реле с блокировкой его контактное сопротивление после замыкания контактов чрезвычайно низкое, обычно достигающее уровня микроом. Эта характеристика сверхнизкого сопротивления позволяет току нагрузки быстро и плавно переходить от пути тиристора к пути реле в соответствии с естественным законом «пути наименьшего сопротивления».

Впоследствии интеллектуальная схема управления трехфазного составного переключателя с разделенной фазой компенсации GYFK-250V посылает сигнал выключения, полностью отключая тиристор. Таким образом, в течение всего установившегося режима работы конденсатора, непрерывно подключенного к сети, весь ток нагрузки независимо переносится через механический контактный канал с почти нулевой мощностью. Такая скоординированная конструкция «тиристорного переключения и работы реле» снижает энергопотребление самопроводимости составного переключателя GYFK-250V до чрезвычайно низкого уровня при длительной работе. Тщательные испытания показывают, что общую потребляемую мощность составного переключателя GYFK-250V в установившемся режиме можно контролировать в пределах 1,5 ВА, что действительно обеспечивает высокоэффективную и энергосберегающую работу самой системы, тем самым фундаментально устраняя присущие традиционным чисто тиристорным переключателям технические недостатки, такие как сильное выделение тепла и высокое рабочее потребление энергии.

Надежная система: гарантия интеллектуальной защиты

Балансировка переключения и эксплуатационных характеристик — это только основа; В сложных промышленных условиях долгосрочная надежная работа и комплексная защита одинаково важны. Трехфазный составной переключатель с разделенной фазой компенсации GYFK-250V включает в себя надежную систему мониторинга и защиты, основанную на микропроцессоре. Он контролирует входное напряжение питания, состояние нагрузки и рабочее состояние внутренних тиристоров и реле в режиме реального времени, обеспечивая множество функций, включая защиту от аномалий напряжения, защиту от потери фазы, самодиагностику неисправностей компонентов, защиту от холостого хода и защиту от сбоя питания. Например, в случае потери фазы в напряжении системы или неисправности электропитания составной переключатель откажется замыкаться; если во время работы будет обнаружена неисправность, составной выключатель автоматически отключится. Возможность круглосуточной самодиагностики и защиты обеспечивает составному переключателю чрезвычайно высокую безопасность и надежность, продлевая срок его службы до 200 000 циклов, что намного превышает срок службы традиционных электрических компонентов.

Мастерство Geyue Electric: надежность передовых технологий

Geyue Electric твердо верит, что превосходные характеристики продукции обусловлены строгим дизайном, изысканным производством и глубоким пониманием сценариев применения. Наш трехфазный составной переключатель с разделенной фазой компенсации GYFK-250V является ярким примером этой философии. От выбора материалов с высокой проницаемостью до прецизионной штамповки, от оптимизации микропроцессорных программ до каждого строгого заводского испытания (включая испытания на контактное напряжение 1600 В переменного тока и испытания на долговременное старение) — наши автоматизированные производственные линии и системы контроля качества гарантируют, что каждый продукт, поставляемый нашим клиентам, обладает неизменно превосходным качеством.

Комбинированные переключатели нашей компании поддерживают как трехфазную компенсацию, так и двухфазную компенсацию, с номинальной компенсационной способностью от 5 до 10 квар для каждой фазы и временем отклика до 300 миллисекунд. Трехфазный комбинированный переключатель с разделенной фазой компенсации GYFK-250V был специально разработан для решения распространенной проблемы дисбаланса трехфазной нагрузки в коммерческих зданиях, фотоэлектрических электростанциях и интеллектуальных производственных линиях. Он не только эффективно повышает коэффициент мощности и снижает потери в сети, но также балансирует трехфазный ток посредством компенсации расщепления фазы, радикально улучшая качество напряжения и повышая нагрузочную способность трансформатора и безопасность источника питания.
