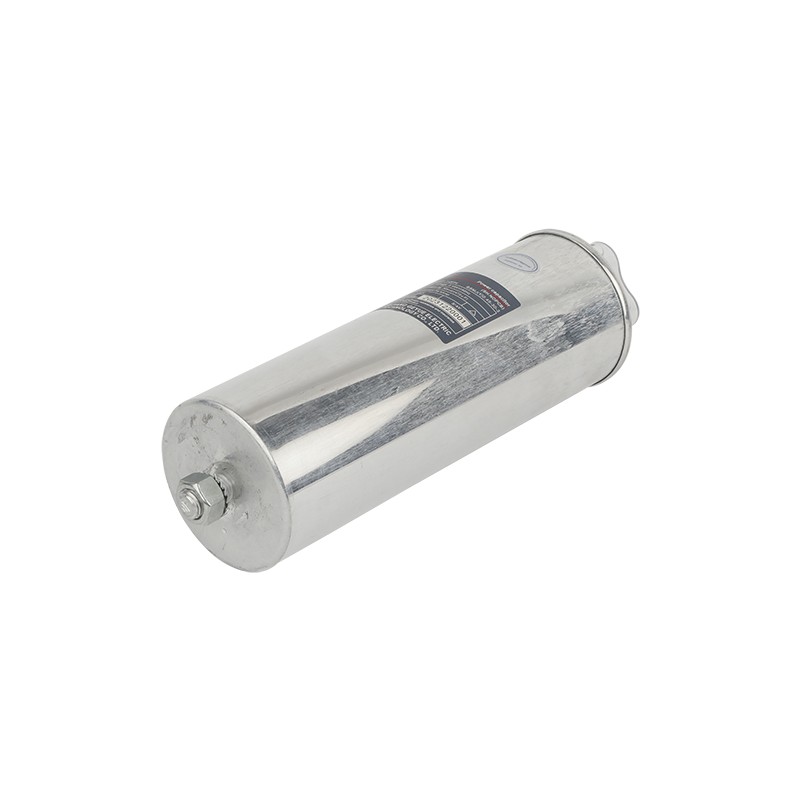

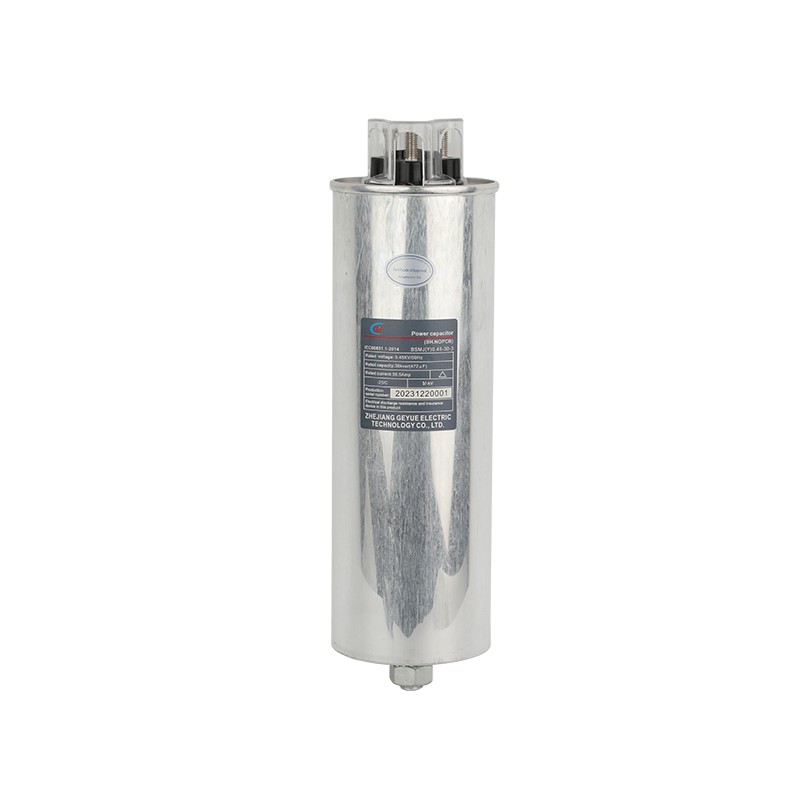

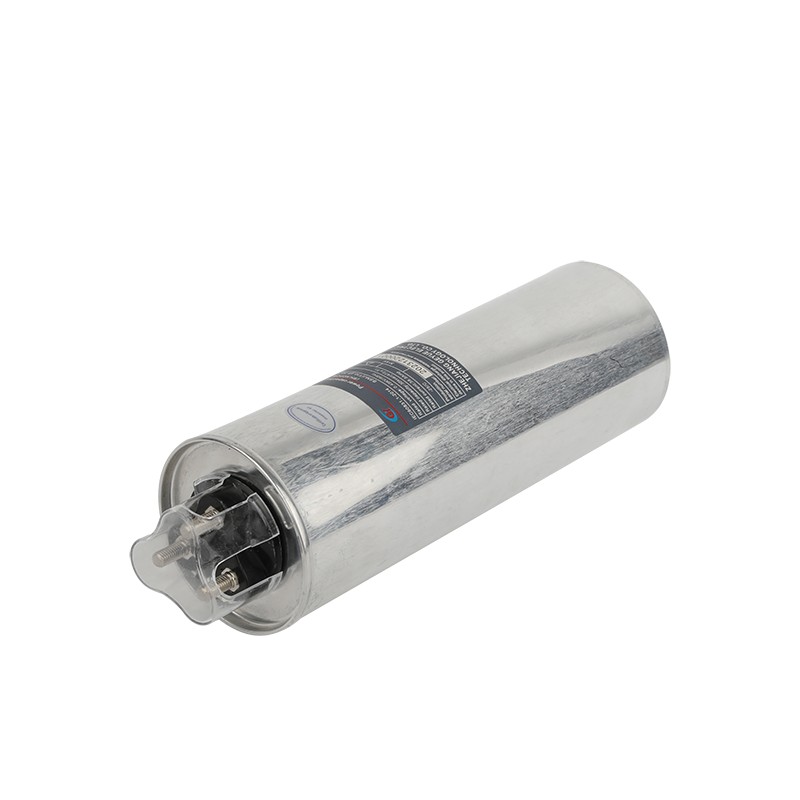

Самовосстанавливающийся шунтирующий конденсатор низкого напряжения

В современном промышленном производстве провалы напряжения стали серьезной проблемой, влияющей на качество непрерывного электроснабжения и стабильность производства. Многие чувствительные нагрузки, такие как прецизионные станки, автоматизированные системы управления и преобразователи частоты, могут отключиться и остановиться из-за кратковременных перепадов напряжения, что приведет к значительным экономическим потерям для пользователей. Низковольтные самовосстанавливающиеся шунтирующие конденсаторы, являясь основным оборудованием для компенсации низковольтной реактивной мощности, играют все более важную роль в уменьшении провалов напряжения. Однако то, как с научной точки зрения оценить эффективность низковольтных самовосстанавливающихся шунтирующих конденсаторов в уменьшении провалов напряжения, является ключевой основой для принятия пользователями решений о том, как выбирать и настраивать решения.

Провал напряжения в основном относится к внезапному падению действующего значения напряжения сети в течение короткого периода времени. Его основная причина часто кроется в коротких замыканиях, происходящих в электросети, или в запуске двигателей большой мощности, которые мгновенно потребляют большое количество реактивной мощности, вызывая внезапное увеличение падения напряжения на сопротивлении линии, что приводит к падению напряжения в удаленной общей точке подключения. В этот момент низковольтные самовосстанавливающиеся шунтирующие конденсаторы становятся «локальным источником реактивной мощности». При возникновении провала напряжения низковольтные самовосстанавливающиеся шунтирующие конденсаторы могут мгновенно высвободить накопленную реактивную мощность, обеспечивая локальную поддержку реактивного тока, необходимого нагрузке, что снижает реактивную мощность, передаваемую через полное сопротивление линии, тем самым повышая уровень напряжения на стороне нагрузки. Такая быстрая реакция на провал напряжения основана на физических характеристиках конденсаторов: их скорость намного выше, чем у механических переключателей, и они могут обеспечить локальную поддержку в течение нескольких миллисекунд.

Чтобы научно оценить эффективность низковольтных самовосстанавливающихся шунтирующих конденсаторов в уменьшении провалов напряжения, пользователи должны создать поддающуюся количественному определению систему показателей. Первичным количественным показателем оценки является глубина снижения провала напряжения, которая определяется путем сравнения точек наименьшего напряжения, вызванных одним и тем же событием неисправности, до и после установки конденсаторов. Разница между двумя самыми низкими точками и есть амплитуда улучшения. Например, повышение напряжения с 0,7 о.е. до 0,8 о.е. означает, что конденсаторы улучшили просадку напряжения на 20 % по глубине. Вторым показателем, который необходимо определить количественно для оценки, является изменение продолжительности провала, поскольку эффективная поддержка реактивной мощности может сократить время, необходимое для возвращения напряжения к нормальному порогу. Третий ключевой показатель, который необходимо определить количественно для оценки, — это уменьшение площади провалов напряжения. Это двумерный показатель, сочетающий в себе глубину и длительность, и его можно получить путем расчета площади между кривой отклонения напряжения и линией номинального напряжения. Уменьшение площади напрямую отражает общую серьезность проблемы с качеством электроэнергии, которую устраняют. Наконец, что не менее важно, ключевым показателем, который необходимо определить количественно для оценки, является время переходной стабильности системы после ввода в эксплуатацию компенсационного устройства, то есть время, необходимое для колебания напряжения от самой низкой точки провала до стабильного значения.

Компания Geyue Electric хорошо понимает, что точная количественная оценка не может быть достигнута без высокопроизводительного и быстродействующего компенсационного оборудования в качестве основы. Наше решение по компенсации низковольтной реактивной мощности специально разработано для решения сложных задач современных электросетей. В основе нашего решения используются низковольтные самовосстанавливающиеся шунтирующие конденсаторы с чрезвычайно низкой скоростью саморазряда и отличными переходными характеристиками, обеспечивающие быструю и достаточную поддержку реактивной мощности в случае нарушений напряжения. В то же время наша интеллектуальная система управления оснащена высокоскоростной выборкой и передовыми алгоритмами, способными в режиме реального времени фиксировать колебания сети и оптимизировать стратегию переключения конденсаторов. Выбор решения Geyue Electric означает, что вы получаете не только надежное аппаратное оборудование, но и полноценную систему, которая может постоянно отслеживать, активно вмешиваться и оценивать качество напряжения. Мы в Geyue Electric стремимся помочь каждому клиенту поднять управление качеством электроэнергии с качественного описания на новый уровень точного количественного определения, обеспечивая защиту ваших критически важных производственных процессов и минимизируя эксплуатационные риски, вызванные провалами напряжения.
