GYFK-120A 220 В 50 квар Трехфазный интеллектуальный составной переключатель низкого напряжения с разделенной фазой компенсации

В области компенсации низковольтной реактивной мощности технология компенсации разделения фаз становится все более важной, поскольку она может точно решить проблему трехфазного дисбаланса. Производительность конденсаторного коммутационного устройства, являющегося основным исполнительным элементом этой технологии, напрямую определяет эффективность и срок службы всей системы компенсации реактивной мощности. Долгое время традиционные тиристорные переключатели с расщепленной фазовой компенсацией (SCR) доминировали на рынке благодаря их способности быстро включать/выключать конденсаторы. Тем не менее, присущие им узкие места в области рассеивания тепла и узкие места в надежности также беспокоят многих пользователей. Трехфазный интеллектуальный составной переключатель низкого напряжения GYFK-120A, 220 В, 50 квар, с разделенной фазой и компенсацией, выпущенный компанией Geyue Electric, представляет собой революционный инструмент переключения, созданный для решения этих болевых точек. В этой статье будет проведен исчерпывающий анализ ключевых достижений с точки зрения рассеивания тепла и надежности составных переключателей с разделенной фазой компенсации GYFK-120A нашей компании, что позволит существующим и потенциальным пользователям получить более глубокое понимание и большее доверие к нашему портфелю продуктов и решениям.

Структурные инновации: решение проблемы рассеивания тепла в композитном режиме

Когда традиционный тиристорный ключ (SCR) обеспечивает проводимость при нулевом напряжении, ему необходимо поддерживать непрерывный ток на протяжении всего цикла компенсации. В состоянии проводимости тиристора падение напряжения на устройстве составляет примерно 1 В, а это означает, что тиристор будет иметь постоянные потери проводимости при прохождении большого тока, и эти потери будут преобразованы в большое количество тепла. Особенно при применении компенсации расщепления фазы мощностью 50 квар однофазный ток относительно велик, и проблема рассеивания тепла становится особенно заметной. Если конструкция рассеивания тепла емкостного коммутационного устройства недостаточна, большое количество тепла, выделяемое потерями проводимости, может легко привести к тепловому пробою устройства, что также является одной из основных причин высокой частоты отказов и короткого срока службы традиционных тиристорных (SCR) переключателей.

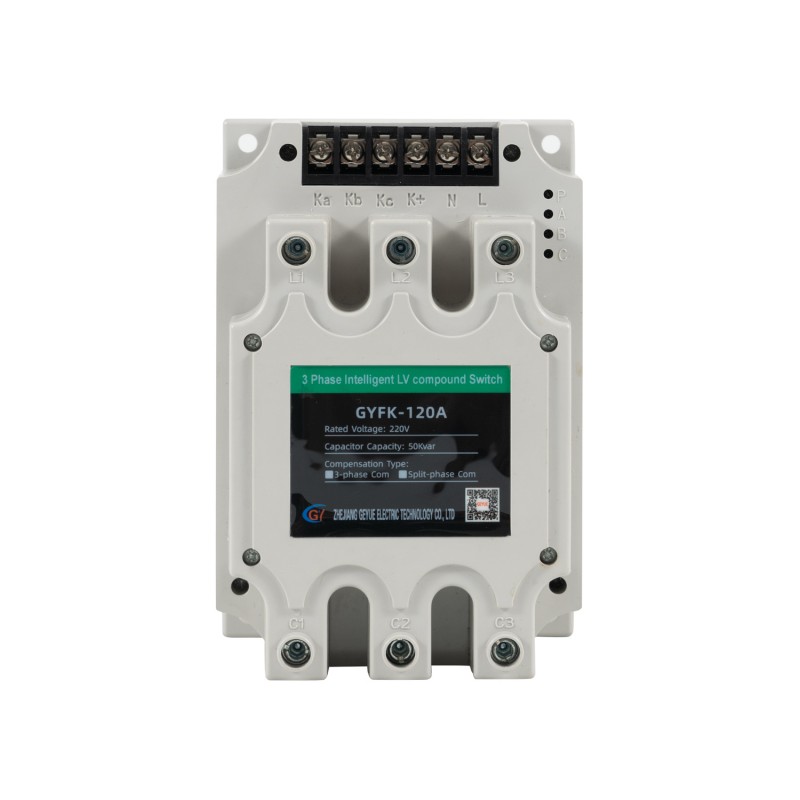

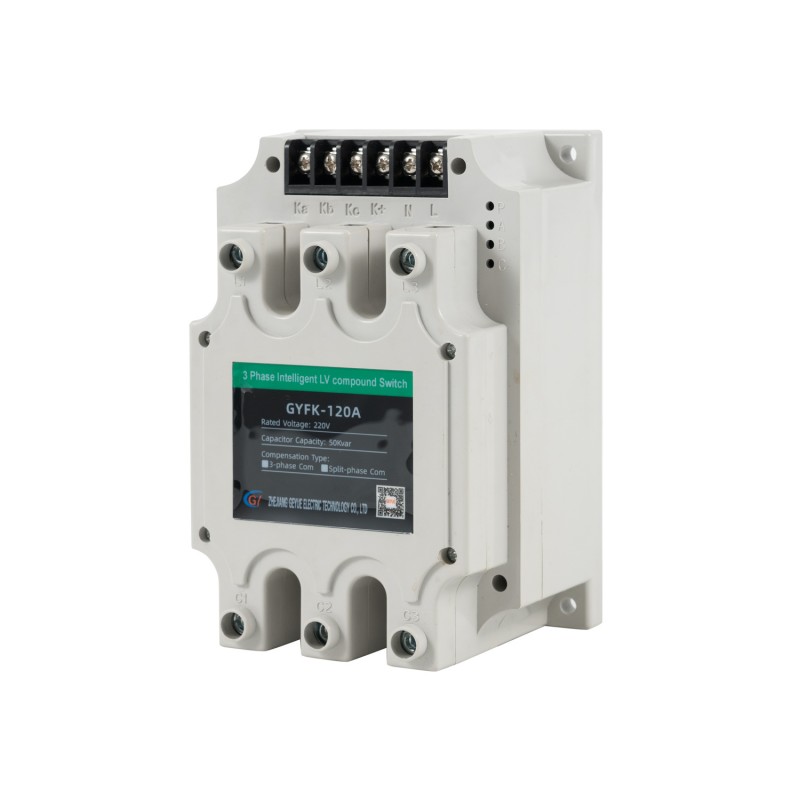

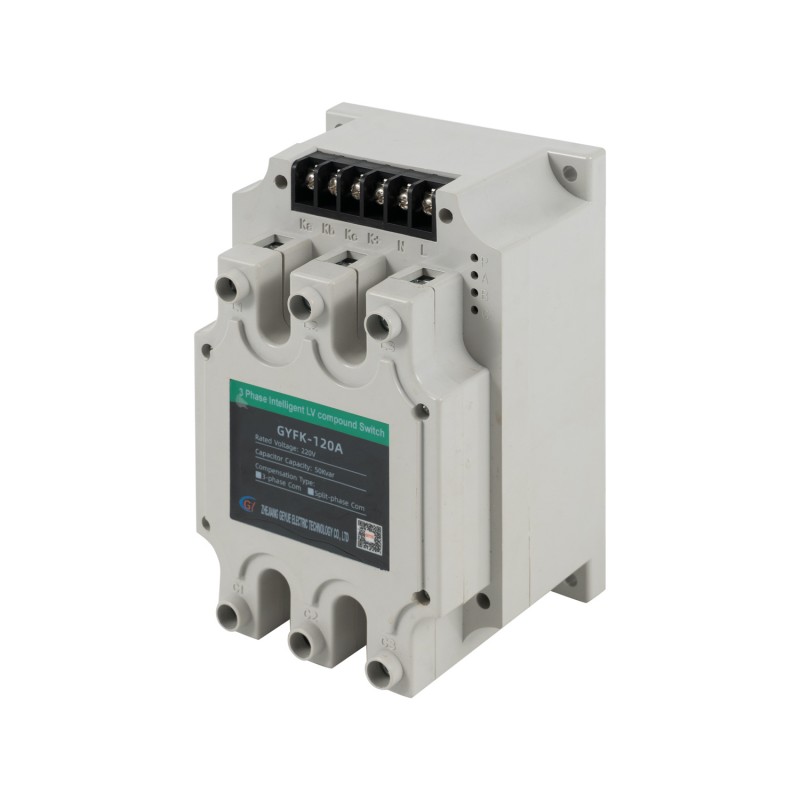

Трехфазный интеллектуальный составной переключатель низкого напряжения Geyue Electric GYFK-120A, 220 В, 50 квар, с разделенной фазой, имеет революционную композитную структуру, сочетающую магнитное удерживающее реле с силовым электронным устройством (тиристором). Его основная рабочая логика обеспечивает фундаментальное преимущество с точки зрения рассеивания тепла. Он использует тиристор только для достижения истинной проводимости при нулевом напряжении и прерывания при нулевом токе в момент переключения (примерно через 10-20 миллисекунд после переключения). После завершения процесса переключения путь тока поддерживается магнитным удерживающим реле с практически нулевым энергопотреблением. Сопротивление проводимости после замыкания контактов реле чрезвычайно мало, а выделяемое тепло незначительно по сравнению с постоянными потерями проводимости тиристора. Этот режим «тиристор отвечает за действие, реле отвечает за удержание» гарантирует, что комбинированные компенсационные переключатели с расщепленной фазой GYFK-120A нашей компании находятся в состоянии малой мощности и низкого нагрева в течение 99% времени работы, что принципиально устраняет основную причину длительного перегрева.

Несколько вариантов конструкции: построение надежной трехмерной линии обороны

Фундаментальное решение проблемы рассеивания тепла с помощью конденсаторного коммутационного устройства непосредственно привело к первому скачку в «стабильности долгосрочной работы оборудования» и «необслуживаемости системы». Однако прорыв, сделанный трехфазными интеллектуальными низковольтными составными переключателями низкого напряжения Geyue Electric GYFK-120A 220 В 50 квар с разделенной фазой и компенсацией, с точки зрения надежности выходит далеко за рамки этого. Традиционный тиристорный переключатель для подавления тепла, выделяемого из-за потерь проводимости, часто требует установки радиатора или даже вентилятора для рассеивания. Эта потребность в отводе тепла создает новые риски сбоев, такие как остановка вентилятора и закупорка пылью каналов рассеивания тепла, а также увеличивает проблемы, например, как снизить шум вентилятора и как отремонтировать вентилятор.

Сами трехфазные интеллектуальные низковольтные составные переключатели GYFK-120A, 220 В, 50 квар, с расщепленной фазой и компенсацией, в инженерной лаборатории Geyue Electric, их корпуса и внутренние конструкции были разработаны таким образом, чтобы обеспечить эффективное рассеивание тепла исключительно за счет самого простого и надежного метода естественной конвекции. Это позволяет этой серии составных переключателей адаптироваться к чрезвычайно суровым и очень пыльным промышленным средам, действительно обеспечивая работу системы компенсации низковольтной реактивной мощности без вентилятора. Кроме того, магнитные удерживающие реле этой серии композитных переключателей имеют чрезвычайно высокий механический и электрический срок службы. Их контакты не изнашиваются и не потребляют энергию в удерживающем состоянии. Являясь узлами сердечника, тиристорами, благодаря тому, что они выдерживают большое токовое воздействие только в течение короткого периода времени, текущая термическая нагрузка, которую они выдерживают, значительно меньше, чем в условиях непрерывной работы, а срок их службы увеличивается в несколько раз. Кроме того, составные переключатели объединяют комплексную логику мониторинга состояния и защиты, реализованную микропроцессорами, включая предупреждение о перегреве, блокировку потери фазы и защиту от холостого хода, образуя многоуровневую систему гарантии надежности, от структуры аппаратного обеспечения до интеллектуального программного обеспечения.

Мастерство Geyue Electric: защита качества электроэнергии посредством технологических инноваций

Прорыв, достигнутый с помощью трехфазных интеллектуальных низковольтных составных переключателей GYFK-120A 220 В, 50 квар с разделенной фазовой компенсацией компании Geyue Electric, с точки зрения рассеивания тепла и надежности, приносит преимущества, выходящие за рамки простого улучшения параметров. За этим стоит глубокое понимание Geyue Electric основных требований пользователей и наши солидные технические возможности реализации. Мы хорошо понимаем, что в низковольтном шкафу компенсации реактивной мощности необходимо плотно установить десятки составных переключателей, а долговременная стабильность работы каждого составного переключателя напрямую влияет на безопасность и экономические выгоды электросети пользователя. Наш составной переключатель серии GYFK-120A — это именно тот ответ, который мы предоставили: он сочетает в себе высокую производительность, длительный срок службы и не требующие обслуживания функции, что значительно снижает общие затраты пользователя и эксплуатационные нагрузки.

Как профессиональный производитель в области компенсации низковольтной реактивной мощности в Китае, компания Geyue Electric всегда стремилась интегрировать передовые силовые электронные технологии с надежным промышленным дизайном, предоставляя пользователям комплексное решение, начиная от основных компонентов и заканчивая комплектными компенсационными устройствами и даже индивидуально настраиваемым управлением качеством электроэнергии. Мы считаем, что выбор Geyue — это не только выбор надежного продукта, но и долгосрочное обязательство по обеспечению безопасной, эффективной и стабильной работы электросети. Мы готовы работать со всеми сторонами, чтобы совместно освещать эффективное и энергосберегающее промышленное будущее с помощью более интеллектуальных и надежных компенсационных технологий.
