Как совместно работают аксессуары для компенсации?

Предисловие

Компенсационные шкафыДолжен совместно решать три основных вопроса: подавление гармоники, компенсация реактивной мощности и стабильность напряжения. Реакторы, конденсаторы и контроллеры дополняют друг друга для достижения эффективного контроля. Как производитель компонентов, мы проанализируем принципы синергии и ключевых факторов отбора с точки зрения производства.

Реакторы являются ядром гармонического контроля

Наши нанокристаллические реакторы образуются из полосы 0,02 мм с использованием процесса гашения вакуума, достигая потерь ядра 4,3 Вт/кг (по сравнению с 8,6 Вт/кг для листов кремниевой стали). Семиэтапный дизайн воздушного разрыва обеспечивает распределение потока неравномерность ≤3%, достигая 30 дБ для гармоник выше 23-го порядка. Этот реактор демонстрирует менее 3% деградации производительности в условиях перегрузки на 150% и может похвастаться сроком службы 12 лет. Эта конструкция уменьшает искажение гармонической системы с 35% до 5% и уменьшает потери меди трансформатора на 12,7 киловатта. Для зарядки сценариев сбора рекомендуется 14% модель рейтинга реакторов, в то время как для фотоэлектрических сценариев рекомендуется модель устойчивой к DC.

Конденсатор в основном играет роль компенсации реактивной власти.

КакСиловой конденсаторПроизводитель, мы используем металлизованный полипропиленовый пленку с коэффициентом потерь TANΔ ≤ 0,0002. Наш предварительно заряженный банк конденсаторов (800 KVAR) объединяется с буфером хранения энергии маховика, предлагая скорость отклика 10 мс. Встроенный модуль блокировки постоянного тока отсоединяет цепь в течение 0,1 секунды после обнаружения компонента постоянного тока ≥ 3 В. Это решение сохраняет стабильный коэффициент мощности 0,99 при скорости нагрузки на 150 кВт, полностью устраняя штрафы на реактивную мощность. Конденсаторы выдерживают 130% тока перегрузки и стабильно работают при температурах окружающей среды в диапазоне от -40 ° C до 85 ° C.

Контроллер является ключом к системе.

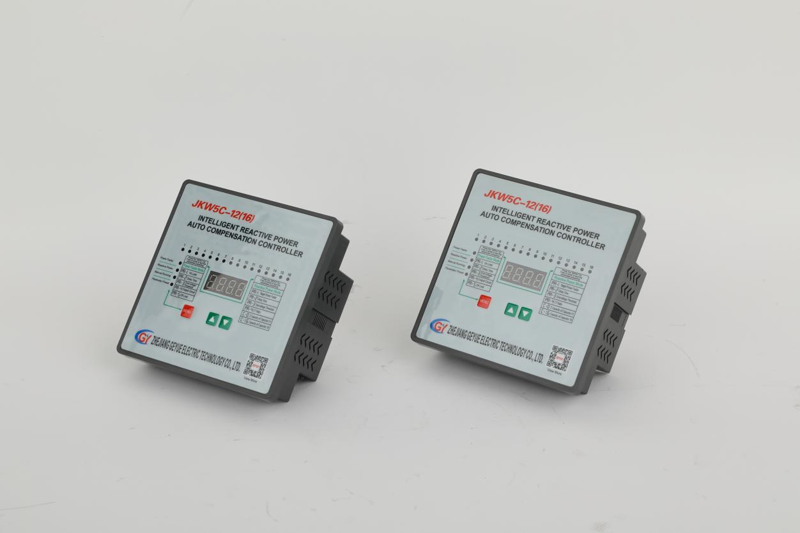

Наш четырехъядерный контроллер DSP захватывает данные о мощности на 128 баллов за электрический цикл, завершая анализ гармонических БПФ в течение 5 мс. Отслеживая производные второго порядка кривых заряда батареи/разряда, он прогнозирует реактивную потребность в мощности на 50 мс заранее. Это обеспечивает мгновенную гармоническую диагностику, проактивную защиту всплесков и стабилизацию напряжения во время колебаний нагрузки - формирование системы профилактики разломов прогнозирования сетки. Используя протокол шины CAN, задержка передачи команды составляет менее 1 мс. Когда колебания напряжения превышают 8% порог, хранилище энергии маховика автоматически координирует, чтобы обеспечить 0,1-секундную буфер, а конденсаторные ретрансляции банкам для поддержания стабильности напряжения, снижая амплитуду мерцания с ± 15% до ± 6%, с точностью контроля на 0,5%.

Как аксессуары работают вместе

Когда система обнаруживает воздействие зарядной кучи, контроллер идентифицирует внезапное падение коэффициента мощности в течение 5 мс и запускает реактор, чтобы подавить 23 -ю гармонику (ослабление его на 30 дБ). Затем банк конденсатора отправляется в течение 10 мс для заполнения реактивного разрыва мощности, а хранилище энергии маховика обеспечивает 0,1-секундный буфер перегрузки. Эти три компонента работают вместе, чтобы заполнить реактивный зазор 2000 кВар в течение 50 мс, сохраняя колебания напряжения в пределах ± 6%.

Как выбрать реактор

Реактивное сопротивление реактора должно соответствовать характерному гармоническому порядку. Для сценариев, где доминирующая 7 -я гармоника, выберите 14% модель реактивного сопротивления. Общее количество конденсаторов должно быть настроено в 1,2 раза больше максимальной реактивной мощности. Банк конденсаторов 800 кВАР должен подходить для разрыва KVAR 2000 года. Скорость отбора проб контроллера должна составлять ≥128 точек/цикл с задержкой ответа ≤5 мс. Для конструкции рассеяния тепла зарезервируйте 0,2 м² зоны рассеяния тепла на каждые 100 квар конденсаторов. При установке реактора по вертикали поддерживайте просмотр воздушного протока 10 см.
