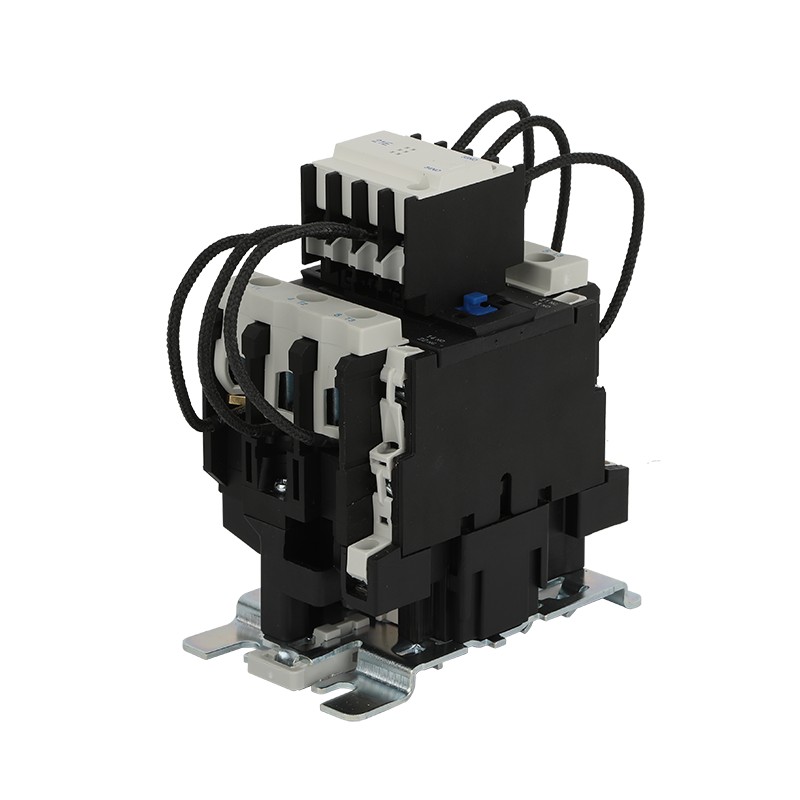

Контакторы для переключения конденсаторов серии CJ19

В системе компенсации низковольтной реактивной мощности надежное переключение цепи конденсаторной компенсации является залогом обеспечения стабильной работы всей системы компенсации низковольтной реактивной мощности. Выбор наиболее подходящего номинала тока для контакторов конденсаторного переключения серии CJ19 для вашей низковольтной системы компенсации реактивной мощности аналогичен выбору наиболее подходящего размера сердечного клапана для сердца с нарушенной функцией: если номинал тока слишком мал, контакторы будут повреждены из-за перегрузки, а если номинал тока слишком велик, экономичность и производительность контакторов будут плохими. Компания Geyue Electric хорошо понимает, что правильный выбор контакторов для переключения конденсаторов серии CJ19 является реальной проблемой для многих пользователей при создании экономичного и надежного решения для компенсации статического электричества. В этой статье вам будет четко объяснен научный метод подбора наиболее подходящего номинального тока для контакторов конденсаторов серии CJ19 в вашей схеме компенсации конденсаторов.

Поймите исключительную миссию контакторов для переключения конденсаторов серии CJ19.

Прежде всего, пользователи должны четко осознавать, что контакторы переключения конденсаторов серии CJ19, являясь непосредственными исполнителями действий по переключению конденсаторов, не являются обычными контакторами; это тип контакторов, специально предназначенных для включения и выключения конденсаторов. Их основная задача — безопасно справляться с огромным замыкающим импульсным током, генерируемым при подключении конденсаторов к цепи. В таких рабочих условиях обычные контакторы склонны к привариванию или плавлению контактов, но контакторы для переключения конденсаторов серии CJ19 благодаря специальной оптимизации структуры сердечника и конструкции магнитной цепи могут ограничивать импульсный ток до уровня, в 20 раз превышающего номинальный ток, тем самым обеспечивая себе электрический срок службы. Понимание «особой природы» контакторов для переключения конденсаторов серии CJ19 является первым шагом к правильному выбору наиболее подходящего номинального тока.

Подбор наиболее подходящего номинального тока для коммутационных контакторов конденсаторов серии CJ19 ни в коем случае не эквивалентен простому установлению прямого соответствия на основе параметров, перечисленных на этикетках конденсаторов. Строгий процесс выбора должен учитывать два ключевых параметра, связанных с током: установившийся рабочий ток и влияние динамического импульсного тока.

Освойте основную формулу рабочего тока

Расчет установившегося рабочего тока зависит от максимального рабочего режима конденсаторов при их фактической эксплуатации. Основная формула: Рабочий ток (А) = номинальная емкость конденсатора (квар) / (√3 * фактическое рабочее напряжение сети (кВ)). Особенно важно отметить, что если номинальное напряжение конденсаторов превышает рабочее напряжение системы, фактическая выходная емкость и ток конденсаторов уменьшатся в квадратичном масштабе. В этой ситуации основой выбора контакторов является фактическое рабочее состояние конденсаторов в конкретной системе, а не идеальные параметры, указанные на заводских табличках конденсаторов. То есть для контакторов конденсаторов серии CJ19 наиболее подходящий номинальный ток должен быть выбран меньшим и более экономичным, исходя из фактического рабочего тока конденсаторов после уменьшения.

Однако то, смогут ли контакторы для переключения конденсаторов серии CJ19 успешно и безопасно выполнять задачу включения и выключения конденсаторов, во многом зависит от того, смогут ли они выдержать динамический импульсный ток в цепи. Номинальный рабочий ток конденсаторных контакторов серии CJ19 определяется при условии, что они могут выдерживать тысячи или даже десятки тысяч стандартных импульсных токов. Поэтому наиболее эффективным и точным методом выбора наиболее подходящего номинального тока для контакторов серии CJ19 является обращение к сравнительной таблице «Емкость конденсатора — Рекомендуемая модель контактора», предоставленной производителем. Например, в низковольтной системе компенсации реактивной мощности с номинальным напряжением 400 В, номинальной емкостью одного конденсатора 30 квар и установившимся током примерно 43 А на каждый конденсатор, учитывая импульсный ток в цепи, мы обычно рекомендуем пользователям выбирать контакторы для переключения конденсаторов серии CJ19 с номинальным током не менее 63 А.

Учитывайте ключевые переменные на месте в практическом применении

Уже комбинируя использование формулы и сравнительной таблицы, более тщательное рассмотрение переменных на месте позволит вам выбрать контакторы для переключения конденсаторов серии CJ19 с номиналом тока, который ближе к наиболее подходящему. Основной переменной, которую следует учитывать, является стратегия переключения, принятая в проекте местной компенсации реактивной мощности: это переключение одного блока (то есть каждый конденсатор контролируется независимо и переключается один за другим)? Или это групповое и циклическое переключение из нескольких блоков (то есть несколько конденсаторов фиксированно сгруппированы в один блок и переключаются целиком в цикле, причем каждая группа из нескольких конденсаторов является минимальной единицей)? При использовании стратегии «группового переключения», если сначала включается одна группа конденсаторов (группа А), а позже включается вторая группа конденсаторов (группа Б), то в момент замыкания ключа пусковой ток, создаваемый группой Б, исходит не только от напряжения сети, но, что более серьезно, от уже заряженных конденсаторов группы А, которые мгновенно разряжаются в группу Б. Это приведет к гораздо большему наложенному пусковому току, чем при включении одной группы. В настоящее время технические характеристики контакторов для переключения конденсаторов серии CJ19 должны быть соответствующим образом обновлены, то есть следует выбирать контакторы с более высоким номинальным током. Вторая переменная, которую следует учитывать, — это гармоническая среда системы: когда содержание фоновых гармоник велико, ток конденсаторной цепи увеличивается из-за гармоник и может вызвать резонансное усиление. Рекомендуется зарезервировать дополнительный запас в 15–25 % на основе расчетного значения рабочего тока или предпочтительно использовать антигармонические интеллектуальные конденсаторы. Последней переменной, которую следует учитывать, является метод установки и рабочая среда: плотная установка и плохая вентиляция рабочей среды ухудшают условия рассеивания тепла контакторов конденсаторного переключения серии CJ19, влияя на их несущую способность. При выборе также необходимо соответствующим образом модернизировать технические характеристики, то есть выбирать контакторы с большим номиналом тока.

Универсальные решения Geyue Electric

Чтобы создать стабильную и надежную систему компенсации низковольтной реактивной мощности, пользователям необходимо гораздо больше, чем просто правильное согласование конденсаторных переключающих контакторов серии CJ19. Что действительно необходимо, так это идеальная координация между всеми компонентами, и это именно основная ценность, которую Geyue Electric предоставляет нашим пользователям.

Как профессиональный производитель с многолетним опытом работы в области компенсации низковольтной реактивной мощности, компания Geyue Electric не только предлагает вам полный спектр высококачественных компонентов, от переключающих контакторов конденсаторов серии CJ19 до антигармонических конденсаторов, последовательных реакторов и контроллеров APFC, но также предоставляет вам интегрированное решение, основанное на точном анализе нагрузки и диагностике системы. Наша техническая группа тщательно рассмотрит вашу структуру распределения, характеристики нагрузки и гармонические условия, а также разработает для вас полную систему, от точного выбора до оптимизированной проводки, гарантируя, что каждая цепь безопасно согласована, чтобы ваше компенсационное устройство могло не только эффективно улучшить коэффициент мощности, но также обеспечить более длительный срок службы и снижение общих затрат на техническое обслуживание.
